Van báo động alarm valve trong hệ thống sprinkler

Trong phòng bơm hoặc tầng hầm của hầu hết công trình có sprinkler ướt, bạn sẽ thấy một cụm van đứng, có hai đồng hồ áp và một loạt ống nhỏ đi kèm. Đó là van báo động alarm valve, thiết bị vừa giữ nước trong mạng ống, vừa phát tín hiệu khi có đầu phun mở. Nhiều người vận hành chỉ biết “cái van to ở phòng bơm” mà không rõ bên trong có gì. Bài viết này giải thích cấu tạo, nguyên lý làm việc, nơi lắp, cách kiểm tra thường xuyên và những dấu hiệu cho thấy van cần bảo trì.

Trả lời nhanh: Van báo động (alarm valve) là cụm van một chiều đặt ở đầu hệ sprinkler ướt: giữ nước trong ống và phát tín hiệu chuông nước, công tắc áp lực khi có đầu phun vỡ. Cần tư vấn hoặc báo giá cụm van, gọi 0979 114 114.

Van báo động alarm valve là gì

Van báo động alarm valve, còn gọi là van báo động kiểu ướt hay wet alarm valve, là van một chiều đặt ở đầu khu vực sprinkler ướt. Van cho nước đi từ nguồn cấp vào mạng ống, không cho nước chảy ngược, và có thêm một cửa nhỏ dẫn ra đường báo động.

Ở trạng thái bình thường, toàn bộ mạng ống phía sau van đầy nước có áp. Khi có cháy, đầu phun vỡ bầu thủy tinh và phun nước. Dòng chảy này làm van báo động alarm valve mở và phát tín hiệu cho cả người trong nhà lẫn tủ báo cháy.

Tại Việt Nam, yêu cầu và phương pháp thử cho loại van này được quy định trong TCVN 6305-2:2007 về van báo động kiểu ướt, bình làm trễ và chuông nước. Tiêu chuẩn dùng thuật ngữ “bình làm trễ” cho bộ phận nhiều người gọi là buồng trì hoãn. Tổng quan về hệ thống có trong bài hệ thống chữa cháy tự động sprinkler.

Xem thêm: Van chữa cháy DN80: van bướm tín hiệu, van cổng, van một chiều

Phân biệt với các loại van khác trong hệ sprinkler

Loại van	Mạng ống phía sau	Dùng khi	Ghi chú
Van báo động alarm valve (ướt)	Luôn đầy nước có áp	Khu vực không có nguy cơ đóng băng	Phổ biến nhất ở Việt Nam
Van ống khô (dry pipe)	Chứa khí nén	Khu vực có nguy cơ đóng băng như kho lạnh	Nước vào ống khi áp khí giảm
Van tràn (deluge)	Ống hở, đầu phun hở	Khu vực cần phun đồng loạt	Mở theo tín hiệu phát hiện cháy

Bài này chỉ nói về van báo động alarm valve dùng cho hệ ướt.

Cấu tạo van báo động alarm valve và cụm phụ kiện

Một van báo động alarm valve hoàn chỉnh gồm thân van và cụm phụ kiện đi kèm, thường gọi là trim. Thân van thường bằng gang, có mặt bích hoặc rãnh để nối ống. Cụm trim được hãng thiết kế riêng cho từng model.

Bộ phận	Vị trí	Chức năng
Lá van (clapper) và đế van	Bên trong thân van	Đóng kín khi không có dòng chảy, nâng lên khi có dòng chảy
Cửa báo động	Trên đế van	Dẫn nước sang đường báo động khi lá van nâng
Đồng hồ áp phía cấp	Dưới lá van	Hiển thị áp nguồn
Đồng hồ áp phía hệ	Trên lá van	Hiển thị áp trong mạng ống
Buồng trì hoãn	Trên đường báo động	Chứa nước dư, lọc xung áp ngắn
Công tắc áp lực	Sau buồng trì hoãn	Gửi tín hiệu điện về tủ báo cháy
Chuông nước	Tường ngoài, gần cụm van	Báo động cơ học bằng chính dòng nước
Van thử và van xả chính	Thân van, đường báo động	Thử báo động, xả nước hệ thống

Ngoài ra, nhiều cụm có van chặn đường báo động, bộ lọc, lỗ xả tự động và đường bypass nhỏ. Bên ngoài cụm, phía trước van báo động alarm valve thường là van chặn chính có công tắc giám sát, ví dụ van bướm tín hiệu DN80 hoặc cỡ khác theo đường ống, để tủ báo cháy biết khi van bị đóng.

Hãng sản xuất phổ biến

Trên thị trường Việt Nam, van báo động alarm valve của nhiều hãng được dùng, trong đó Tyco là thương hiệu thường gặp ở các công trình. Mỗi hãng có cách bố trí trim, kích thước và phụ kiện riêng. Vì vậy, khi thay thế một bộ phận, bạn cần biết đúng hãng và model của van đang lắp, thường in trên thân van hoặc nhãn kim loại.

Nguyên lý hoạt động của van báo động alarm valve

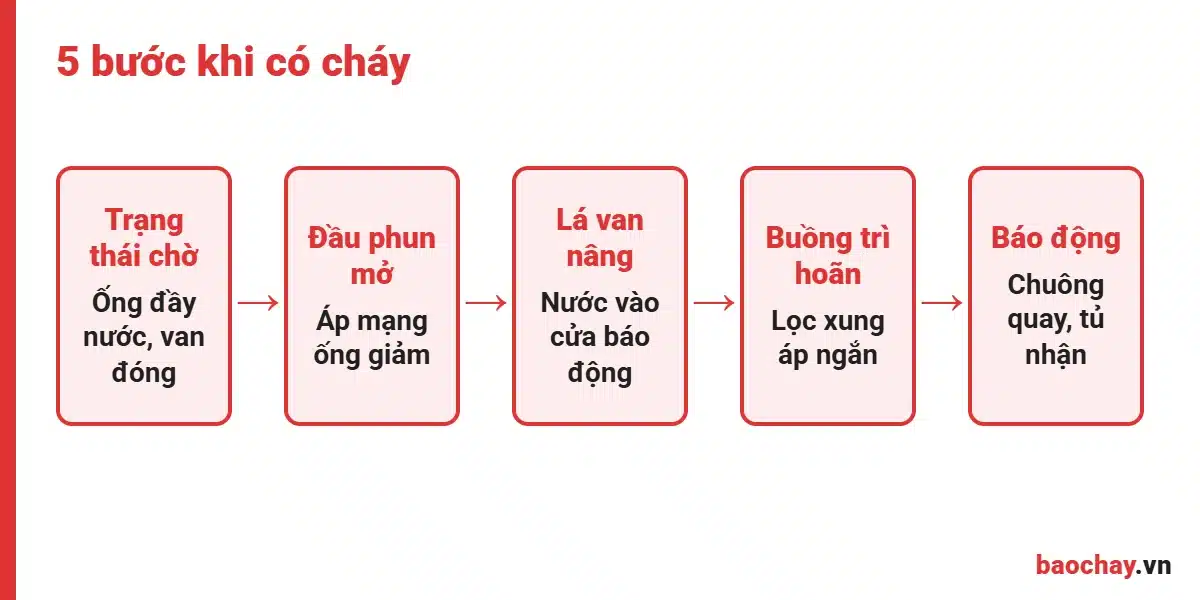

Hiểu nguyên lý giúp bạn đọc đúng đồng hồ và nhận ra sớm các bất thường. Quá trình hoạt động của van báo động alarm valve khi có cháy diễn ra theo năm bước.

1. Trạng thái chờ: mạng ống đầy nước, lá van đóng nhờ trọng lượng và chênh áp. Áp phía hệ thường bằng hoặc cao hơn một chút so với áp phía cấp, vì lá van giữ lại các xung áp cao.
2. Đầu phun mở: nhiệt độ làm vỡ bầu thủy tinh, nước phun ra, áp trong mạng ống giảm.
3. Lá van nâng: áp phía cấp lớn hơn, đẩy lá van lên, nước chảy vào mạng ống và đồng thời lọt qua cửa báo động.
4. Buồng trì hoãn đầy: nước làm đầy buồng trì hoãn. Nếu dòng chảy chỉ là xung ngắn, nước thoát qua lỗ xả và không gây báo động.
5. Báo động: khi dòng chảy kéo dài, nước đến công tắc áp lực và chuông nước. Công tắc gửi tín hiệu về tủ, chuông nước quay và kêu.

Khi bơm ngừng và dòng chảy dừng, lá van đóng lại. Nước còn trong đường báo động thoát qua lỗ xả tự động, cụm van trở về trạng thái chờ.

Vì sao cần buồng trì hoãn

Ở công trình dùng bơm bù áp hoặc nguồn nước có áp dao động, lá van có thể hé mở trong chốc lát mỗi khi áp tăng đột ngột. Không có buồng trì hoãn, mỗi lần như vậy chuông nước và công tắc áp lực sẽ tác động, gây báo giả. Buồng trì hoãn giữ lại lượng nước nhỏ này và xả đi, chỉ cho báo động khi dòng chảy đủ lâu. Với nguồn áp ổn định, một số hãng cho phép trim không có buồng trì hoãn, tùy model.

Van báo động alarm valve được lắp ở đâu

Vị trí và số lượng van báo động alarm valve do thiết kế quyết định. Một số nguyên tắc thường gặp:

• Đặt ở đầu mỗi khu vực sprinkler, sau van chặn chính, trước mạng ống phân phối.
• Trong phòng bơm, tầng hầm hoặc phòng kỹ thuật dễ tiếp cận, đủ ánh sáng, không có nguy cơ đóng băng.
• Chuông nước đặt ở tường ngoài hoặc nơi có người qua lại, gần cụm van theo khoảng cách hãng cho phép.
• Có đường xả dẫn tới nơi thoát nước được, đủ cho lưu lượng xả khi thử.
• Có nhãn ghi khu vực phục vụ để người vận hành biết van nào bảo vệ tầng nào.

Ở công trình lớn, có thể có nhiều van báo động alarm valve đặt cạnh nhau, mỗi van cho một khu vực. Khi kết hợp với công tắc dòng chảy từng tầng, tủ báo cháy cho biết chính xác khu vực đang phun. Cách lắp công tắc dòng chảy có trong bài lắp đặt công tắc dòng chảy.

Thứ tự lắp từng phụ kiện và cách đưa tín hiệu công tắc áp lực về tủ được trình bày chi tiết trong bài sơ đồ đấu nối cụm van báo động alarm valve.

Kiểm tra và bảo trì van báo động alarm valve

Van báo động alarm valve ít khi hỏng đột ngột, nhưng lỗi nhỏ tích tụ lâu ngày có thể làm van không báo, hoặc báo giả liên tục khiến người trực cách ly kênh. Tần suất cụ thể nên theo tài liệu hãng, tiêu chuẩn áp dụng và kế hoạch bảo trì của công trình. Các hạng mục kiểm tra thường gồm:

1. Đồng hồ áp: ghi giá trị phía cấp và phía hệ, so với lần trước. Áp phía hệ giảm dần có thể do rò rỉ trong mạng ống.
2. Van chặn chính: ở trạng thái mở hoàn toàn, có niêm hoặc khóa, công tắc giám sát hoạt động.
3. Van chặn đường báo động: đang mở, không bị khóa nhầm sau lần bảo trì trước.
4. Thử báo động: mở van thử theo hướng dẫn hãng, kiểm tra chuông nước quay, công tắc áp lực tác động, tủ nhận đúng kênh.
5. Lỗ xả và bộ lọc: không bị bít cặn, đường báo động tự xả sau khi thử.
6. Kiểm tra bên trong: theo chu kỳ hãng khuyến nghị, mở nắp kiểm tra lá van, đệm kín, đế van.

Quy trình bảo trì toàn hệ thống có trong bài bảo trì hệ thống sprinkler.

Dấu hiệu van cần bảo trì ngay

Dấu hiệu	Nguyên nhân có thể	Việc nên làm
Báo động mỗi khi bơm bù chạy	Áp dao động, buồng trì hoãn hoặc lỗ xả có vấn đề	Kiểm tra trim, vệ sinh lỗ xả
Nước rỉ liên tục ở đường xả báo động	Lá van hoặc đệm kín không kín	Kiểm tra bên trong van
Chuông nước không quay khi thử	Bộ lọc bít, van chặn đường báo động đóng	Vệ sinh lọc, mở van
Áp phía hệ thấp hơn bất thường	Rò rỉ trong mạng ống hoặc van xả không kín	Dò rò, kiểm tra van xả

Câu hỏi thường gặp về van báo động alarm valve

Đã có công tắc dòng chảy, có cần van báo động alarm valve không?

Hai thiết bị có vai trò khác nhau. Công tắc dòng chảy cho biết tầng hoặc nhánh nào đang có nước chảy. Van báo động alarm valve vừa là van một chiều của khu vực, vừa có chuông nước báo động không cần điện. Có cần cả hai hay không do thiết kế và tiêu chuẩn áp dụng quyết định.

Áp phía hệ cao hơn áp phía cấp có bình thường không?

Thường là bình thường. Lá van giữ lại các xung áp cao, ví dụ khi bơm bù chạy, nên áp phía hệ có thể cao hơn. Nếu áp phía hệ giảm dần theo thời gian thì cần kiểm tra rò rỉ.

Van báo động alarm valve có dùng cho kho lạnh được không?

Van cho hệ ướt cần mạng ống đầy nước, nên không phù hợp nơi nước trong ống có thể đóng băng. Những khu vực như vậy thường dùng hệ ống khô hoặc giải pháp khác theo thiết kế.

baochay.vn có bán van báo động alarm valve không?

Hiện baochay.vn chưa niêm yết van báo động alarm valve trên site. Bạn vui lòng liên hệ để được tư vấn sản phẩm tương đương và báo giá theo cỡ ống, hãng và yêu cầu hồ sơ.

baochay.vn tư vấn, lắp đặt và bảo trì cụm van báo động

baochay.vn hỗ trợ khảo sát cụm van báo động alarm valve hiện hữu, tư vấn chọn van và phụ kiện tương đương khi cần thay thế, đồng thời cung cấp các thiết bị liên quan như van có tín hiệu giám sát và thiết bị báo cháy. Với công trình mới hoặc cải tạo, dịch vụ lắp đặt hệ thống chữa cháy bao gồm lắp cụm van, đấu tín hiệu về tủ báo cháy, thử nghiệm và lập hồ sơ. Chúng tôi phục vụ toàn TP.HCM và các tỉnh lân cận.

Một van báo động alarm valve hoạt động đúng giúp hệ sprinkler vừa phun được, vừa báo được. Cần hỗ trợ, hãy gọi hotline 0979 114 114 để gặp kỹ thuật viên.
