Sơ đồ đấu nối cụm van báo động alarm valve

Alarm valve, hay van báo động, là trái tim của hệ thống sprinkler ướt. Van đứng giữa nguồn nước và mạng ống, vừa giữ nước trong ống, vừa phát tín hiệu khi có đầu phun vỡ. Nhưng một chiếc van chỉ hoạt động đúng khi cụm phụ kiện đi kèm, thường gọi là trim, được lắp đúng thứ tự và đấu đúng về tủ báo cháy. Bài viết này trình bày sơ đồ đấu nối alarm valve theo hai phần: phần thủy lực của cụm trim và phần điện từ công tắc áp lực về tủ trung tâm, kèm quy trình thử và các lỗi hay gặp.

Cụm alarm valve gồm những bộ phận nào

Trước khi đọc sơ đồ đấu nối alarm valve, bạn cần biết tên và vai trò của từng bộ phận. Tên gọi trong sơ đồ đấu nối alarm valve có thể khác nhau giữa các hãng, nhưng chức năng gần như giống nhau.

Bộ phận	Vị trí	Chức năng
Van chặn chính có giám sát	Trước alarm valve	Đóng nguồn khi bảo trì; công tắc báo trạng thái đóng, mở
Alarm valve	Giữa ống cấp và ống hệ thống	Van một chiều có lá van, mở cửa báo động khi có dòng chảy
Đồng hồ áp phía cấp và phía hệ	Hai bên lá van	Theo dõi áp nguồn và áp trong mạng ống
Van chặn đường báo động	Đầu đường ống báo động	Ngắt chuông và công tắc khi bảo trì
Bộ lọc	Trên đường báo động	Giữ cặn, bảo vệ chuông nước
Buồng trì hoãn	Sau van chặn đường báo động	Chứa nước dư, chỉ cho báo động khi dòng chảy kéo dài
Công tắc áp lực	Trên đường báo động	Chuyển tín hiệu thủy lực thành tín hiệu điện
Chuông nước	Tường ngoài, gần cụm van	Báo động cơ học bằng chính dòng nước
Van thử và xả chính	Dưới alarm valve	Thử báo động, xả nước hệ thống

Một số model còn có đường bypass nhỏ kèm van một chiều quanh lá van để cân bằng các xung áp nhỏ, hoặc van xả áp theo yêu cầu của tiêu chuẩn áp dụng. Các chi tiết này nằm trong sơ đồ đấu nối alarm valve của từng hãng.

Sơ đồ đấu nối alarm valve: phần thủy lực

Phần thủy lực của sơ đồ đấu nối alarm valve đi theo hai nhánh: nhánh chính dẫn nước vào mạng ống, và nhánh báo động dẫn nước đến công tắc và chuông. Thứ tự lắp điển hình trong sơ đồ đấu nối alarm valve như sau.

1. Ống cấp từ bơm hoặc bể đi lên, qua van chặn chính có công tắc giám sát.
2. Alarm valve lắp thẳng đứng, đúng chiều mũi tên dòng chảy, đồng hồ áp ở cả phía cấp và phía hệ.
3. Ống hệ thống đi ra từ đầu trên của van, dẫn đến các nhánh, công tắc dòng chảy từng tầng và đầu phun.
4. Cửa báo động của van nối vào van chặn đường báo động, qua bộ lọc, rồi vào buồng trì hoãn.
5. Từ buồng trì hoãn, nước đi tới công tắc áp lực và đường ống dẫn tới chuông nước.
6. Đường xả của buồng trì hoãn, đường báo động và van thử, xả được gom về ống xả chung, thoát ra nơi an toàn.

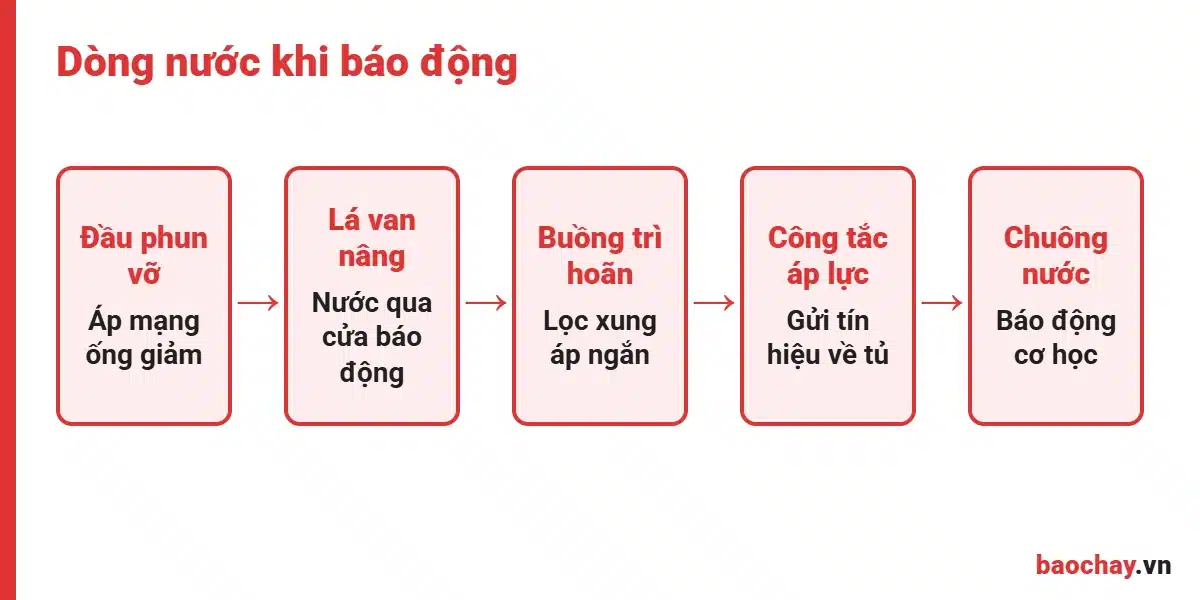

Để hiểu vì sao sơ đồ đấu nối alarm valve sắp xếp như vậy, hãy theo dòng nước. Khi một đầu phun vỡ, áp trong mạng ống giảm, lá van nâng lên, nước chảy qua cửa báo động. Nước làm đầy buồng trì hoãn, sau đó tác động công tắc áp lực và làm quay chuông nước. Khi dòng chảy dừng, lá van đóng lại và các lỗ xả tự động làm rỗng đường báo động.

Khi nào cần buồng trì hoãn

Tài liệu của một số hãng chia trim, tức sơ đồ đấu nối alarm valve phần nước, thành hai kiểu. Kiểu dùng cho nguồn áp dao động có buồng trì hoãn và đường xả tự động. Kiểu dùng cho nguồn áp ổn định không cần buồng trì hoãn, chỉ có đường xả tự động cho đường báo động. Ví dụ, tài liệu alarm valve của Reliable mô tả rõ hai cấu hình này. Vì vậy, sơ đồ đấu nối alarm valve cho công trình dùng bơm tăng áp có áp dao động thường khác với công trình cấp từ bể mái áp ổn định.

Sơ đồ đấu nối alarm valve: phần điện về tủ báo cháy

Phần điện của sơ đồ đấu nối alarm valve gồm hai tín hiệu chính. Thứ nhất là công tắc áp lực trên đường báo động, cho biết hệ thống đang có nước chảy. Thứ hai là công tắc giám sát trên van chặn chính, cho biết van bị đóng hoặc mở không hoàn toàn.

Công tắc áp lực thường có tiếp điểm khô dạng thường mở, thường đóng, tiếp điểm chung. Cách đấu về tủ trong sơ đồ đấu nối alarm valve phụ thuộc loại hệ thống báo cháy.

Đấu về tủ báo cháy thường

Với tủ thường, tiếp điểm thường mở của công tắc áp lực được đấu vào một kênh riêng, kèm điện trở báo cháy (nếu tủ yêu cầu) và điện trở cuối kênh đúng giá trị theo tài liệu của tủ. Trong sơ đồ đấu nối alarm valve, nên dành một kênh riêng cho cụm van báo động để người trực biết ngay đó là tín hiệu nước chảy, không lẫn với đầu báo khói.

Đấu về tủ báo cháy địa chỉ

Với tủ địa chỉ, sơ đồ đấu nối alarm valve đưa công tắc áp lực qua module giám sát trên loop. Ví dụ, trong hệ Hochiki có thể dùng module giám sát Hochiki DCP-CZM để đưa một mạch tiếp điểm thường về loop địa chỉ. Module được gán địa chỉ, đặt tên vị trí như “Alarm valve tầng hầm”, và cấu hình kiểu sự kiện trên tủ theo yêu cầu thiết kế. Cách đấu tiếp điểm, điện trở và nguồn cho module trong sơ đồ đấu nối alarm valve phải theo đúng tài liệu của model module bạn dùng.

Tín hiệu	Thiết bị phát	Đấu về	Hiển thị nên có
Nước chảy qua van	Công tắc áp lực	Kênh riêng hoặc module giám sát	Báo động có nước chảy
Van chặn bị đóng	Công tắc giám sát van	Kênh hoặc module giám sát riêng	Tín hiệu giám sát hoặc lỗi
Nước chảy từng tầng	Công tắc dòng chảy	Kênh hoặc module theo tầng	Báo vị trí khu vực

Công tắc dòng chảy từng tầng giúp xác định khu vực đang phun, còn công tắc áp lực tại alarm valve xác nhận cả hệ thống đang có nước chảy. Cách lắp công tắc dòng chảy có trong bài lắp đặt công tắc dòng chảy trong hệ thống sprinkler.

Thử nghiệm sơ đồ đấu nối alarm valve sau khi lắp

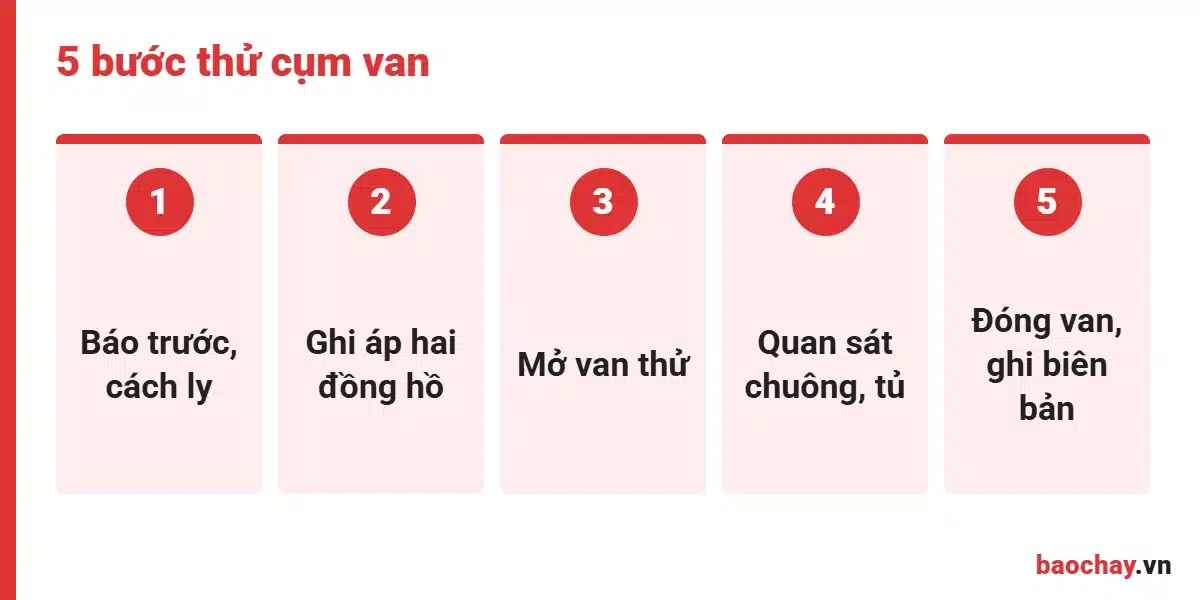

Lắp xong sơ đồ đấu nối alarm valve, bạn cần thử để chắc cả phần nước lẫn phần điện đều làm việc. Quy trình thử sơ đồ đấu nối alarm valve điển hình:

1. Báo trước cho ban quản lý, bảo vệ, đơn vị giám sát; cách ly các liên động không cần thiết.
2. Kiểm tra áp trên hai đồng hồ, ghi lại giá trị trước khi thử.
3. Mở van thử theo hướng dẫn của hãng, hoặc mở van thử cuối hệ thống để mô phỏng một đầu phun vỡ.
4. Quan sát nước làm đầy buồng trì hoãn, công tắc áp lực tác động, chuông nước quay và tủ trung tâm nhận đúng kênh, đúng địa chỉ.
5. Đóng van thử, chờ đường báo động xả hết, reset tủ, ghi biên bản.

Tài liệu kèm sơ đồ đấu nối alarm valve của một số hãng lưu ý rằng van thử tại cụm alarm valve chỉ thử thiết bị báo động, không thay thế được van thử cuối hệ thống. Vì vậy, khi nghiệm thu nên thử cả hai vị trí. Quy trình bảo trì định kỳ có trong bài bảo trì hệ thống sprinkler định kỳ.

Lỗi thường gặp trong sơ đồ đấu nối alarm valve

Phần lớn lỗi của sơ đồ đấu nối alarm valve đến từ thi công vội hoặc sửa chữa không theo tài liệu. Bảng dưới đây gom các lỗi hay gặp và hướng xử lý.

Hiện tượng	Nguyên nhân thường gặp	Hướng xử lý
Báo động khi bơm khởi động	Áp nguồn dao động, thiếu buồng trì hoãn hoặc lỗ xả bị bít	Kiểm tra trim, vệ sinh lỗ xả
Chuông nước không quay	Lọc bị bít, van chặn đường báo động đang đóng	Vệ sinh lọc, mở van
Chuông quay nhưng tủ không nhận	Đấu sai tiếp điểm, đứt dây, module sai cấu hình	Đo tiếp điểm, kiểm tra cấu hình
Tủ báo nước chảy liên tục	Lá van không kín, nước rò vào đường báo động	Kiểm tra lá van, đệm kín
Không biết van chặn bị đóng	Công tắc giám sát không đấu hoặc đấu chung kênh cháy	Đấu kênh giám sát riêng

Nếu tủ thường xuyên báo nước chảy dù không có đầu phun nào vỡ, đừng vội cách ly kênh đó. Hãy kiểm tra lá van, lỗ xả và áp nguồn trước, vì cách ly lâu ngày đồng nghĩa hệ thống mất khả năng báo động.

Câu hỏi thường gặp về sơ đồ đấu nối alarm valve

Công tắc áp lực nên báo là tín hiệu cháy hay tín hiệu khác?

Tùy thiết kế và yêu cầu của chủ đầu tư ghi trong sơ đồ đấu nối alarm valve. Nhiều hệ thống cấu hình là báo động có nước chảy, kích hoạt chuông toàn khu vực. Quan trọng là tín hiệu phải được phân biệt rõ trên tủ, và phù hợp với kịch bản liên động trong hồ sơ thiết kế.

Có cần cả chuông nước khi đã có công tắc áp lực?

Chuông nước hoạt động bằng chính dòng nước, không cần điện, nên vẫn báo được khi mất nguồn. Việc có bắt buộc hay không phụ thuộc thiết kế và tiêu chuẩn áp dụng. Trên thực tế, sơ đồ đấu nối alarm valve của nhiều hãng có sẵn vị trí lắp cho cả hai.

Van chặn chính có cần công tắc giám sát không?

Nên có. Van chặn bị đóng sau bảo trì là nguyên nhân phổ biến khiến sprinkler không phun khi cháy. Van có công tắc giám sát, ví dụ van bướm tín hiệu DN80 hoặc cỡ khác theo đường ống, giúp tủ báo ngay khi van không ở trạng thái mở.

Đọc sơ đồ đấu nối alarm valve ở đâu cho chuẩn?

Ở tài liệu lắp đặt đi kèm đúng model van và bản vẽ thiết kế đã được phê duyệt. Sơ đồ trong bài này là cấu hình điển hình để bạn hiểu nguyên lý, không thay thế tài liệu của hãng.
