Đầu phun sprinkler là gì? Phân loại, nguyên lý và tiêu chuẩn lắp đặt 2026

Đầu phun sprinkler là bộ phận quan trọng nhất trong hệ thống chữa cháy tự động — thiết bị kích hoạt đầu tiên khi phát hiện nhiệt độ bất thường và phun nước trực tiếp vào vùng cháy mà không cần con người can thiệp. Đây là lý do hệ thống sprinkler được quy định bắt buộc trong nhiều loại công trình theo tiêu chuẩn TCVN 7336:2003 và QCVN 06:2022/BXD.

Tuy nhiên, không phải tất cả đầu phun sprinkler đều giống nhau. Mỗi loại công trình — từ chung cư, văn phòng đến kho hàng, nhà máy — có yêu cầu về loại đầu phun, nhiệt độ kích hoạt và mật độ lắp đặt khác nhau. Chọn sai đầu phun không chỉ làm giảm hiệu quả chữa cháy mà còn có thể không đạt yêu cầu kiểm tra PCCC.

Bài viết này cung cấp đầy đủ thông tin về đầu phun sprinkler: cấu tạo, nguyên lý, phân loại, tiêu chuẩn và cách chọn đúng cho từng loại công trình.

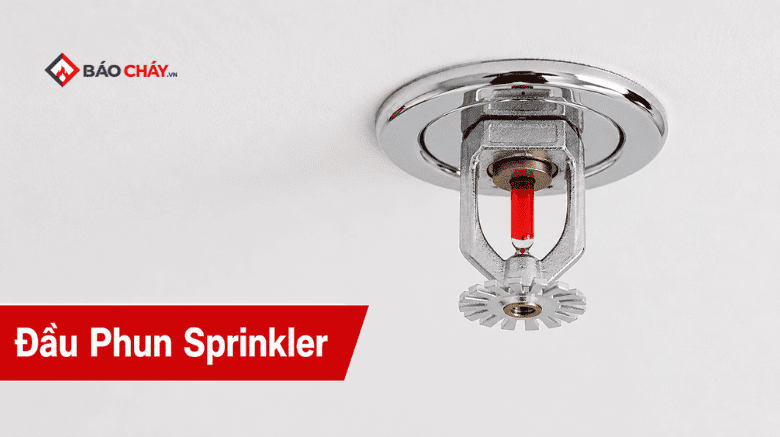

Đầu phun sprinkler là gì?

Đầu phun sprinkler (hay còn gọi là đầu phun nước tự động) là thiết bị cuối nguồn trong hệ thống đường ống chữa cháy, gắn trực tiếp trên trần hoặc sàn, được thiết kế để tự động mở ra và phun nước khi nhiệt độ môi trường xung quanh đạt ngưỡng kích hoạt.

Cơ chế kích hoạt truyền thống sử dụng bóng thủy tinh chứa chất lỏng nhạy nhiệt (hoặc hợp kim fusible link). Khi nhiệt độ vượt ngưỡng thiết kế, bóng thủy tinh vỡ → giải phóng deflector → nước trong đường ống chảy ra và được deflector phân tán thành màn mưa phủ đều vùng cháy.

Điểm khác biệt cốt lõi của đầu phun sprinkler so với các loại thiết bị chữa cháy khác: chỉ những đầu phun nằm trong vùng có nhiệt độ cao mới kích hoạt — không phải toàn bộ hệ thống kích hoạt cùng lúc. Điều này giảm thiểu thiệt hại do nước ở những khu vực không có cháy.

Cấu tạo của đầu phun sprinkler

Mỗi đầu phun sprinkler gồm các bộ phận chính:

• Thân đầu phun (body): bằng đồng thau hoặc hợp kim, kết nối với đường ống cấp nước qua ren
• Bóng thủy tinh nhạy nhiệt: chứa chất lỏng giãn nở theo nhiệt — màu sắc xác định ngưỡng nhiệt độ kích hoạt
• Nút chặn (cap/seal): giữ nước không chảy ra khi chưa kích hoạt
• Deflector (tấm phân tán): hình dạng quyết định kiểu phun (phun xuống, phun ngang, phun lên, phun bên)
• Khung giữ (yoke/frame): kết nối và giữ các bộ phận lại với nhau

Phân loại đầu phun sprinkler

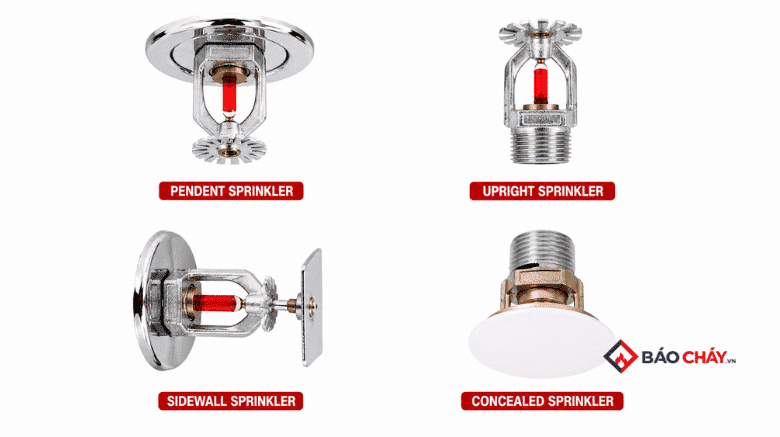

1. Phân loại theo hướng lắp đặt

Loại	Hướng lắp	Ứng dụng điển hình
Pendant (treo ngược)	Phun xuống từ trần	Văn phòng, chung cư, khách sạn
Upright (hướng lên)	Phun lên từ dưới ống	Kho hàng, nhà xưởng
Sidewall (tường)	Phun ngang từ tường	Hành lang, phòng nhỏ không lắp được trần
Concealed (giấu trần)	Flush với trần thạch cao	Không gian thẩm mỹ cao (khách sạn 5 sao, trung tâm thương mại)

2. Phân loại theo nhiệt độ kích hoạt

Màu sắc bóng thủy tinh trên đầu phun sprinkler cho biết nhiệt độ kích hoạt:

Màu bóng thủy tinh	Nhiệt độ kích hoạt	Ứng dụng
Cam	57°C	Khu vực sinh hoạt thông thường (văn phòng, nhà ở)
Đỏ	68°C	Khu vực ấm hơn bình thường
Vàng	79°C	Khu vực nhiệt độ trung bình cao
Xanh lá	93°C	Bếp công nghiệp, phòng máy
Xanh dương	141°C	Khu vực rất nóng (lò sấy, kho nhiệt độ cao)
Tím	182°C	Khu vực đặc biệt

Việc chọn đúng màu bóng thủy tinh theo nhiệt độ môi trường cụ thể của từng không gian là yêu cầu bắt buộc — không dùng chung một loại cho toàn bộ công trình nếu các khu vực có điều kiện nhiệt độ khác nhau.

3. Phân loại theo tốc độ phản ứng (RTI)

• Standard Response (SR): RTI = 80–350 — đầu phun tiêu chuẩn, phổ biến nhất
• Quick Response (QR): RTI < 50 — phản ứng nhanh hơn ~3 lần so với SR, dùng cho nơi yêu cầu kích hoạt sớm (khách sạn, bệnh viện, nhà cao tầng)
• Special Response: các biến thể đặc biệt theo ứng dụng công nghiệp

Nguyên lý hoạt động của hệ thống sprinkler

Đầu phun sprinkler hoạt động trong hệ thống gồm:

1. Nguồn cấp nước: bể nước dự trữ + bơm chữa cháy (bơm điện + bơm diesel + bơm bù áp)
2. Đường ống phân phối: ống thép dẫn nước có áp đến từng khu vực
3. Van kiểm tra dòng (alarm valve): phát tín hiệu báo động khi có đầu phun kích hoạt
4. Đầu phun sprinkler: kích hoạt tự động khi nhiệt độ đạt ngưỡng

Quy trình khi có cháy: Nhiệt độ tại vùng cháy tăng → bóng thủy tinh của đầu phun sprinkler gần nhất vỡ → nút chặn bung ra → nước chảy qua deflector thành màn mưa → áp suất trong đường ống giảm → van báo động kích hoạt → còi báo động hú → tín hiệu gửi đến trung tâm báo cháy → bơm chữa cháy tự động khởi động.

Tiêu chuẩn lắp đặt đầu phun sprinkler tại Việt Nam

Hệ thống sprinkler tại Việt Nam phải tuân thủ:

• TCVN 7336:2003: Tiêu chuẩn thiết kế, lắp đặt hệ thống chữa cháy sprinkler tự động
• QCVN 06:2022/BXD: Quy chuẩn an toàn cháy nổ cho nhà và công trình
• Nghị định 136/2020/NĐ-CP: Điều kiện an toàn PCCC

Yêu cầu khoảng cách lắp đặt (TCVN 7336:2003)

Loại nguy hiểm cháy	Diện tích bảo vệ/đầu phun	Khoảng cách tối đa giữa các đầu phun
Nguy hiểm thấp (văn phòng, nhà ở)	≤ 21 m²	4,6 m
Nguy hiểm trung bình (kho, nhà xưởng nhẹ)	≤ 12 m²	4,0 m
Nguy hiểm cao (kho hàng hóa dễ cháy)	≤ 9 m²	3,7 m

Ngoài ra, khoảng cách từ đầu phun sprinkler đến tường không vượt quá nửa khoảng cách tối đa giữa các đầu phun; khoảng cách từ đầu phun đến trần: 75–300 mm (cho loại pendant tiêu chuẩn); không lắp gần nguồn nhiệt trực tiếp.

Công trình nào bắt buộc lắp hệ thống sprinkler?

Theo QCVN 06:2022/BXD và Nghị định 136/2020/NĐ-CP, các công trình sau bắt buộc lắp hệ thống chữa cháy tự động sprinkler:

• Nhà chung cư cao từ 25 m trở lên
• Khách sạn, tòa nhà văn phòng cao từ 28 m trở lên
• Trung tâm thương mại, siêu thị diện tích > 3.500 m²
• Nhà kho có hàng hóa dễ cháy, diện tích > 500 m²
• Rạp chiếu phim, nhà hát có sức chứa > 400 người
• Bệnh viện từ tầng 3 trở lên

Cách chọn đầu phun sprinkler đúng cho công trình

Người phụ trách an toàn cần xác định 4 yếu tố trước khi đặt hàng:

1. Loại công trình và mức độ nguy hiểm cháy: Văn phòng, nhà ở → chọn loại SR pendant 68°C. Kho hàng có hàng hóa dễ cháy → loại SR upright, có thể cần loại ESFR.
2. Kiểu trần: Trần thạch cao thẩm mỹ → dùng concealed sprinkler. Trần hở/công nghiệp → dùng pendant hoặc upright.
3. Nhiệt độ môi trường: Khu vực nhiệt độ bình thường (< 38°C) → chọn đầu phun 68°C (bóng đỏ). Bếp, phòng máy nóng → chọn 93°C (bóng xanh lá) hoặc cao hơn.
4. Thương hiệu và kiểm định: Ưu tiên thương hiệu có kiểm định UL/FM hoặc kiểm định Cục Cảnh sát PCCC Việt Nam. Baochay.vn cung cấp đầu phun sprinkler Tyco và GS — đầy đủ kiểm định, hồ sơ xuất xứ rõ ràng.

Bảo trì hệ thống đầu phun sprinkler

Đầu phun sprinkler cần kiểm tra định kỳ:

• Hàng tháng: quan sát trực quan — phát hiện đầu phun bị hư, han gỉ, bị sơn phủ hoặc bị che khuất bởi đồ vật
• Hàng quý: kiểm tra áp suất đường ống, trạng thái van
• Hàng năm: test hệ thống alarm valve, kiểm tra toàn diện với đơn vị có chuyên môn
• 5 năm/lần: thử nghiệm mẫu đầu phun theo TCVN 7336:2003

Lưu ý quan trọng: tuyệt đối không sơn lên đầu phun sprinkler — lớp sơn phủ làm trễ thời gian kích hoạt, giảm hiệu quả nghiêm trọng và có thể khiến hệ thống không đạt kiểm định khi kiểm tra.

Kết luận

Đầu phun sprinkler là tuyến phòng thủ đầu tiên trong hệ thống chữa cháy tự động — kích hoạt chính xác, kịp thời mà không cần sự can thiệp của con người. Hiểu đúng phân loại, tiêu chuẩn lắp đặt và cách chọn theo từng loại công trình là điều kiện tiên quyết để hệ thống vận hành hiệu quả khi cần thiết.

Baochay.vn cung cấp đầu phun sprinkler Tyco, GS chính hãng — đầy đủ kiểm định, sẵn hồ sơ xuất xứ, hỗ trợ tư vấn thiết kế hệ thống theo tiêu chuẩn TCVN cho mọi loại công trình.

Gọi hotline 0979 114 114 để được tư vấn miễn phí — đội ngũ kỹ thuật viên hơn 10 năm kinh nghiệm sẵn sàng hỗ trợ bạn chọn đúng loại đầu phun và thiết kế hệ thống đúng tiêu chuẩn.
