Công tắc dòng chảy flow switch: chọn model theo đường ống
Th10
Trong hệ thống sprinkler chia nhiều khu vực, tủ báo cháy cần biết chính xác nước đang chảy ở tầng nào, nhánh nào. Thiết bị làm việc đó là công tắc dòng chảy flow switch, lắp trực tiếp trên ống và gửi tín hiệu khi có dòng nước đi qua. Nhìn bên ngoài các model khá giống nhau, nhưng nếu chọn sai cỡ ống, sai áp lực hoặc sai kiểu tiếp điểm, thiết bị có thể báo giả liên tục hoặc không báo khi có cháy. Bài này đi qua từng tiêu chí để bạn chọn công tắc dòng chảy flow switch đúng với đường ống của công trình, trước khi đặt hàng.
Tóm tắt nhanh
- Công tắc dòng chảy flow switch kiểu cánh gạt phải đúng cỡ danh định của ống; không dùng model ống lớn lắp cho ống nhỏ.
- Áp lực làm việc tối đa của thiết bị phải cao hơn áp lực thử của hệ thống.
- Bộ trễ thời gian giúp tránh báo giả khi áp lực nguồn dao động; mức trễ cài theo thiết kế.
- Nên chọn loại có 2 bộ tiếp điểm SPDT để vừa báo về tủ, vừa điều khiển thiết bị khác.
- Kiểm tra chứng nhận (UL, FM…), cấp bảo vệ vỏ và khoảng cách lắp đặt ngay từ khâu chọn mua.
Công tắc dòng chảy flow switch là gì và lắp ở đâu
Công tắc dòng chảy flow switch là thiết bị phát hiện dòng nước chảy trong ống. Loại phổ biến nhất trong hệ thống sprinkler ướt là kiểu cánh gạt (vane type): một lá cánh mỏng bằng nhựa hoặc kim loại được luồn vào ống qua lỗ khoan. Khi một đầu phun vỡ, nước chảy đẩy cánh gạt lệch đi, cơ cấu bên trên chuyển trạng thái tiếp điểm và gửi tín hiệu về tủ báo cháy.
Vị trí lắp quen thuộc là cụm van khu vực của từng tầng hoặc từng vùng: van khóa có tín hiệu giám sát, công tắc dòng chảy flow switch, đồng hồ áp và van xả thử. Nhờ vậy tủ trung tâm hiển thị đúng khu vực đang có nước chảy, đội kỹ thuật và lực lượng chữa cháy đi thẳng tới đó.
Thiết bị này khác với công tắc áp lực trên cụm van báo động. Công tắc áp lực ở cụm van báo động cho biết cả hệ thống đang có nước chảy, còn công tắc dòng chảy flow switch chia nhỏ tín hiệu đến từng nhánh. Nhiều công trình dùng cả hai; cách đấu nối cụm van tổng có trong bài sơ đồ đấu nối cụm van báo động alarm valve.
Nếu bạn cần quy trình thi công chi tiết, hãy xem bài lắp đặt công tắc dòng chảy. Bài viết hiện tại tập trung vào khâu chọn mua.

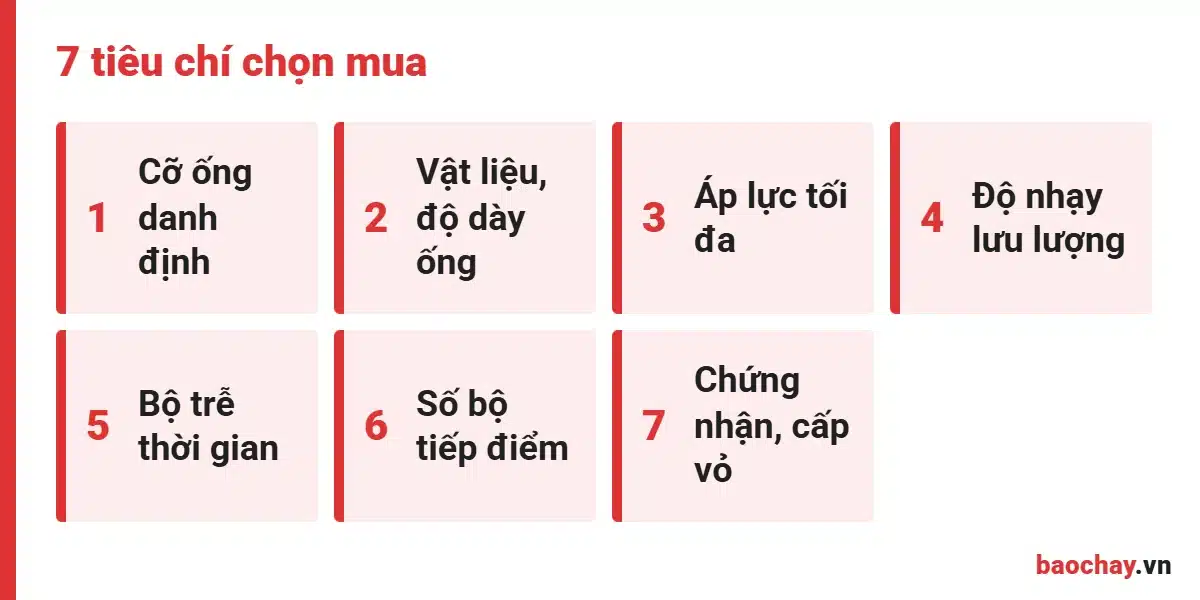

7 tiêu chí chọn công tắc dòng chảy flow switch
Khi so sánh catalogue các hãng, bạn nên đi lần lượt 7 tiêu chí dưới đây. Mỗi tiêu chí đều có con số cụ thể ghi trên datasheet, nên có thể đối chiếu khách quan thay vì chỉ so giá.
| Tiêu chí | Cần xem gì trên datasheet | Vì sao quan trọng |
|---|---|---|
| Cỡ ống danh định | Model ứng với DN hoặc inch nào | Cánh gạt phải vừa lòng ống |
| Vật liệu, độ dày ống | Loại ống thép, schedule cho phép | Ảnh hưởng độ kín đai ôm và lỗ khoan |
| Áp lực làm việc tối đa | Áp tĩnh tối đa (psi hoặc bar) | Phải cao hơn áp thử hệ thống |
| Độ nhạy lưu lượng | Lưu lượng nhỏ nhất làm thiết bị tác động | Một đầu phun mở phải đủ để báo |
| Bộ trễ thời gian | Kiểu trễ, các mức cài | Tránh báo giả khi áp dao động |
| Tiếp điểm | Số bộ tiếp điểm, dòng định mức | Đủ cho tủ báo cháy và mạch phụ |
| Chứng nhận, cấp vỏ | UL, ULC, FM, cấp NEMA hoặc IP | Điều kiện nghiệm thu, môi trường lắp |
Chọn theo cỡ ống và cánh gạt
Đây là tiêu chí quan trọng nhất khi chọn công tắc dòng chảy flow switch. Mỗi model công tắc dòng chảy flow switch kiểu cánh gạt được chế tạo cho một cỡ ống danh định cụ thể. Cánh gạt có kích thước vừa với lòng ống, đai ôm có bán kính khớp với đường kính ngoài, lỗ khoan cũng có đường kính quy định theo cỡ ống.
Lấy ví dụ dòng WFD của System Sensor, một hãng phổ biến trong mảng này. Theo datasheet WFD của Honeywell, dòng này dùng cho ống thép từ 2 đến 8 inch, lỗ khoan 1¼ inch với ống 2 và 2½ inch, lỗ 2 inch với ống từ 3 đến 8 inch. Ống nhỏ hơn 2 inch thường cần dòng sản phẩm riêng. Các hãng khác cũng chia model theo cỡ ống tương tự, nên bạn cần đọc đúng bảng đặt hàng.
Khi chọn theo cỡ ống, lưu ý thêm:
- Đối chiếu DN và inch: DN50 tương ứng 2 inch, DN65 tương ứng 2½ inch, DN80 tương ứng 3 inch, DN100 tương ứng 4 inch, DN150 tương ứng 6 inch.
- Độ dày ống: datasheet thường ghi dải schedule cho phép. Ống thép tại Việt Nam hay gọi theo độ dày milimet, ví dụ ống thép STK DN80 dày 3.2mm, nên cần quy đổi trước khi đặt.
- Ống không phải thép: nếu dùng ống nhựa chuyên dụng cho chữa cháy, phải chọn model được hãng ghi rõ cho loại ống đó.
- Không tự cắt cánh gạt: dùng cánh của model ống lớn rồi cắt bớt cho ống nhỏ làm sai độ nhạy và có thể làm cánh kẹt vào thành ống.
Chọn sai cỡ ống là lỗi khó sửa nhất
Công tắc dòng chảy flow switch sai cỡ thường chỉ bị phát hiện khi đã khoan lỗ và lắp lên ống. Lúc đó phải tháo, xử lý lỗ khoan và đặt lại hàng. Hãy chốt cỡ ống theo bản vẽ thi công, kiểm tra thực tế ống tại hiện trường, rồi mới đặt mua.
Áp lực làm việc, độ nhạy và vị trí lắp
Áp lực làm việc tối đa
Thân và đai ôm của công tắc dòng chảy flow switch chịu toàn bộ áp lực trong ống, kể cả lúc thử áp khi nghiệm thu. Vì vậy áp lực làm việc tối đa của công tắc dòng chảy flow switch phải cao hơn áp lực thử của hệ thống. Ví dụ, datasheet dòng WFD ghi áp tĩnh tối đa 450 psi, tức khoảng 31 bar, với ống 2 đến 8 inch. Mỗi hãng, mỗi dòng có mức riêng, bạn cần xem đúng model định mua.
Độ nhạy lưu lượng
Độ nhạy là lưu lượng nhỏ nhất làm cánh gạt chuyển tiếp điểm. Với dòng WFD, hãng công bố khoảng 4–10 GPM (khoảng 15–38 lít/phút). Con số này thấp hơn lưu lượng của một đầu phun đang xả, nên một đầu phun mở là đủ làm công tắc dòng chảy flow switch tác động. Khi so sánh các hãng, ưu tiên model có độ nhạy công bố rõ ràng.
Khoảng cách lắp đặt ảnh hưởng đến việc chọn
Datasheet thường yêu cầu đoạn ống thẳng quanh vị trí lắp. Với dòng WFD, hãng yêu cầu cách phụ kiện đổi hướng, đổi cỡ ống ít nhất 6 inch (khoảng 15 cm) và cách van hoặc điểm xả ít nhất 24 inch (khoảng 60 cm). Thiết bị lắp trên ống nằm ngang hoặc ống đứng có dòng chảy đi lên, đúng chiều mũi tên trên vỏ.
Nếu cụm van khu vực đã thiết kế quá chật, bạn có thể phải chọn model có yêu cầu khoảng cách nhỏ hơn, hoặc điều chỉnh lại bố trí ống. Nên kiểm tra điều kiện này ngay từ lúc chọn công tắc dòng chảy flow switch, không để đến khi lắp mới phát hiện.
Tiếp điểm, bộ trễ thời gian và cấp bảo vệ vỏ
Số bộ tiếp điểm
Phần lớn công tắc dòng chảy flow switch cho hệ thống chữa cháy dùng tiếp điểm khô dạng SPDT (Form C). Dòng WFD có 2 bộ tiếp điểm SPDT tác động đồng thời, định mức 10 A ở 125/250 VAC và 2,5 A ở 6/12/24 VDC. Hai bộ tiếp điểm cho phép một bộ báo về tủ báo cháy, bộ còn lại điều khiển chuông, đèn hoặc tín hiệu cho hệ thống quản lý tòa nhà.
Với tủ báo cháy địa chỉ, tín hiệu từ công tắc dòng chảy flow switch thường đi qua module giám sát đầu vào. Với tủ báo cháy thường, tiếp điểm được đấu vào một kênh riêng có điện trở cuối kênh theo hướng dẫn của tủ.
Bộ trễ thời gian
Áp lực nguồn nước có thể dao động khi bơm bù chạy hoặc khi đóng mở van ở nơi khác, làm cánh gạt rung nhẹ. Bộ trễ thời gian buộc dòng chảy phải duy trì đủ lâu mới báo, giúp hạn chế báo giả. Dòng WFD dùng bộ trễ cơ khí, trên mặt chỉnh có vạch khoảng 30 giây và 60 giây. Mức cụ thể cần cài theo hồ sơ thiết kế, không nên để quá dài làm chậm báo cháy.
Ưu tiên model chỉnh trễ dễ thao tác
Khi chạy thử nghiệm thu, kỹ thuật viên thường phải chỉnh lại độ trễ vài lần. Model có núm chỉnh rõ vạch, mở nắp nhanh sẽ tiết kiệm nhiều thời gian hơn so với loại chỉnh bằng vít nhỏ khó đọc mức.
Cấp bảo vệ vỏ
Cụm van khu vực, nơi đặt công tắc dòng chảy flow switch, thường nằm trong hộp kỹ thuật, tầng hầm hoặc khu vực ẩm. Dòng WFD có vỏ đạt NEMA 4, dùng được trong nhà và ngoài trời. Khi chọn hãng khác, bạn xem cấp NEMA hoặc IP tương đương và nhiệt độ làm việc; dòng WFD công bố 0–66°C.
Chứng nhận UL, FM và hồ sơ khi nghiệm thu

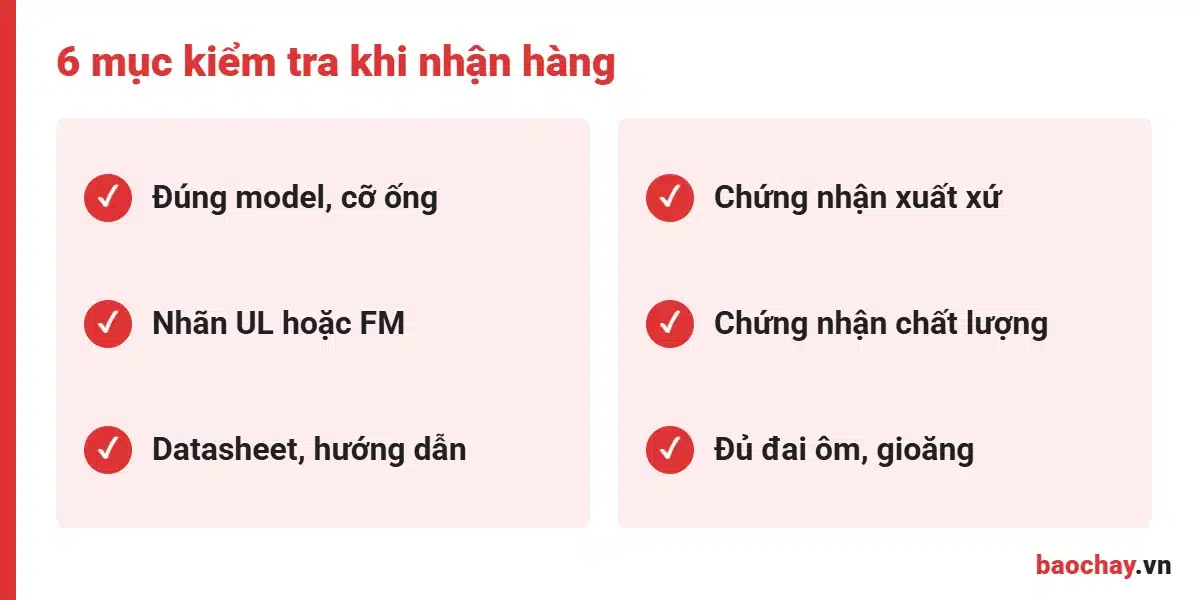

Chứng nhận là cơ sở để chủ đầu tư, tư vấn giám sát chấp nhận thiết bị. Các nhãn thường gặp:
- UL hoặc ULC listed: thiết bị đã được thử nghiệm theo tiêu chuẩn UL cho ứng dụng báo dòng chảy.
- FM approved: phê duyệt của FM Approvals, thường được yêu cầu ở nhà máy có bảo hiểm theo tiêu chuẩn FM.
- Tài liệu kỹ thuật: datasheet, hướng dẫn lắp đặt, bảng tương thích cỡ ống.
- Nguồn gốc: chứng nhận xuất xứ, chứng nhận chất lượng theo lô hàng.
Lưu ý là chứng nhận của công tắc dòng chảy flow switch gắn với từng model cụ thể, không phải cả thương hiệu. Một dòng có UL nhưng chưa chắc có FM. Ví dụ datasheet WFD nêu rõ UL, ULC nhưng không ghi FM cho các model trong tài liệu đó. Bạn nên đối chiếu số model trên nhãn với danh mục chứng nhận và với yêu cầu kỹ thuật của dự án.
Về pháp lý trong nước, hồ sơ thiết kế được thẩm duyệt quy định chủng loại thiết bị; việc kiểm định phương tiện thực hiện theo danh mục của Nghị định 105/2025/NĐ-CP. Nếu chưa rõ thiết bị cần giấy tờ gì, hãy hỏi đơn vị tư vấn trước khi đặt hàng.
Câu hỏi thường gặp về công tắc dòng chảy flow switch
Một hệ thống sprinkler cần bao nhiêu công tắc dòng chảy flow switch?
Thông thường mỗi khu vực báo cháy của hệ sprinkler có một công tắc dòng chảy flow switch riêng, đặt tại cụm van khu vực. Số lượng cụ thể do thiết kế quyết định, dựa trên cách chia khu vực và yêu cầu hiển thị trên tủ báo cháy.
Công tắc dòng chảy flow switch có dùng cho hệ sprinkler khô được không?
Loại cánh gạt thường chỉ dùng cho hệ ướt, vì trong hệ khô ống chứa khí nén và dòng nước ồ ạt khi van mở có thể làm hỏng cánh. Hệ khô thường dùng công tắc áp lực tại van khô. Hãy xem phần “service use” hoặc ứng dụng cho phép trong datasheet.
Vì sao công tắc dòng chảy flow switch hay báo giả?
Nguyên nhân thường gặp là độ trễ cài quá ngắn, áp lực nguồn dao động do bơm bù chạy liên tục, lắp quá gần van hoặc co nối, hoặc lắp sai chiều dòng chảy. Cần kiểm tra lần lượt các yếu tố này trước khi kết luận thiết bị hỏng.
baochay.vn có bán công tắc dòng chảy flow switch không?
baochay.vn hiện chưa bán công tắc dòng chảy flow switch trên cửa hàng trực tuyến. Bạn có thể gửi cỡ ống, áp lực thiết kế và yêu cầu chứng nhận để được tư vấn sản phẩm tương đương và báo giá.
baochay.vn hỗ trợ cụm van khu vực sprinkler
Ngoài tư vấn chọn công tắc dòng chảy flow switch, baochay.vn cung cấp vật tư cho cụm van khu vực như van bướm tín hiệu DN80, ống thép và đầu phun sprinkler. Đội kỹ thuật hỗ trợ tư vấn thiết kế hệ thống PCCC, lắp đặt và chạy thử tại TP.HCM và các tỉnh lân cận.
Cần chọn flow switch cho dự án?
Gửi bản vẽ hoặc danh sách cỡ ống, baochay.vn sẽ đề xuất model tương đương và báo giá.
Chọn đúng công tắc dòng chảy flow switch ngay từ đầu giúp tủ báo cháy hiển thị chính xác khu vực có nước chảy và tránh báo giả về sau. Gọi hotline 0979 114 114 để được tư vấn sản phẩm tương đương và báo giá.
