Tủ đựng bình chữa cháy âm tường: kích thước và cách lắp
Th10
Sảnh khách sạn, hành lang văn phòng hay showroom thường không muốn bình chữa cháy lộ ra giữa lối đi. Giải pháp phổ biến là tủ đựng bình chữa cháy âm tường: thân tủ nằm gọn trong tường, mặt tủ phẳng với tường, bình vẫn được bảo vệ khỏi va đập và bụi bẩn. Tuy vậy, âm tủ vào tường không chỉ là chuyện thẩm mỹ. Bạn cần chọn đúng kích thước theo loại bình, kiểm tra độ dày và loại tường, chọn cửa sao cho vẫn nhìn thấy bình và mở được ngay khi có cháy. Bài viết này đi qua từng bước để bạn làm đúng ngay từ đầu.

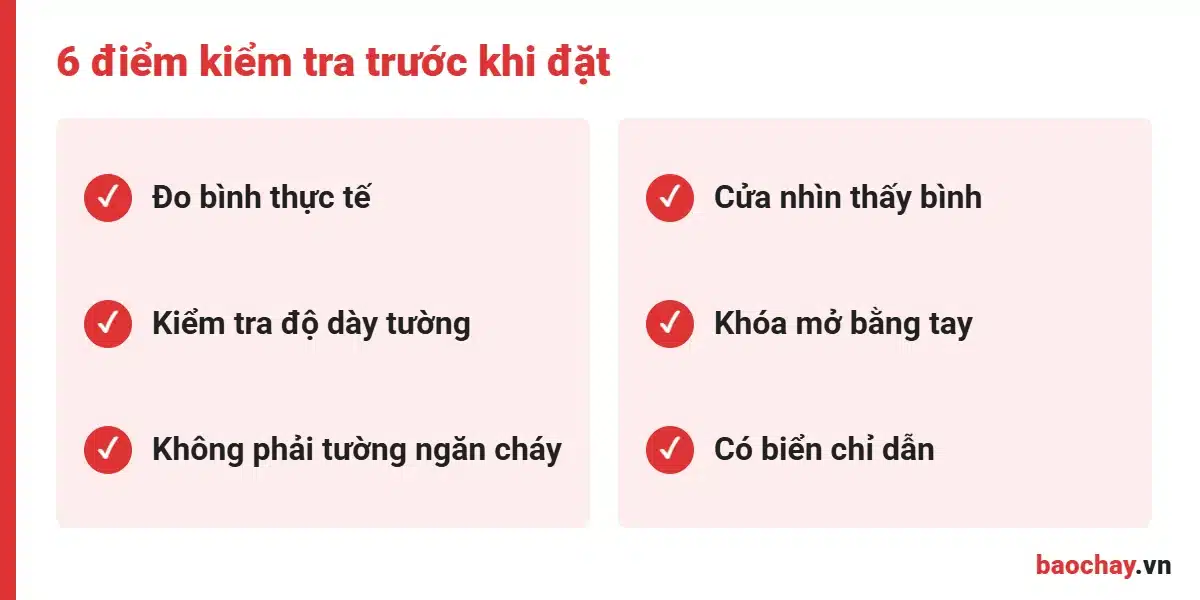

Tóm tắt nhanh
- Tủ đựng bình chữa cháy âm tường hợp với sảnh, hành lang, nơi cần lối đi thông thoáng và thẩm mỹ.
- Kích thước tủ đựng bình chữa cháy âm tường phải tính theo bình thực tế: chiều cao bình, đường kính thân, tay cầm và khoảng hở để rút bình ra nhanh.
- Tường gạch mỏng thường không đủ sâu để âm hết tủ; tường chịu lực và tường ngăn cháy không được tự ý khoét.
- Theo TCVN 3890:2023, bình phải ở vị trí dễ thấy, dễ lấy, không để trong tủ không quan sát được bình.
- Cửa kính hoặc cửa có ô kính, kèm biển chỉ dẫn, là lựa chọn an toàn nhất cho tủ đựng bình chữa cháy âm tường.
Tủ đựng bình chữa cháy âm tường là gì, khi nào nên dùng
Tủ đựng bình chữa cháy âm tường là hộp thép (thường sơn tĩnh điện màu đỏ) được đặt chìm vào trong tường, chỉ để lộ phần mặt tủ và cánh cửa. Bên trong tủ đặt một hoặc vài bình chữa cháy xách tay như bình bột ABC, bình CO2 hoặc bình gốc nước. Có loại tủ chỉ chứa bình, có loại kết hợp chứa thêm cuộn vòi và van góc của hệ thống họng nước vách tường.
So với cách treo bình bằng giá hoặc đặt trên kệ, tủ đựng bình chữa cháy âm tường có ba ưu điểm rõ ràng:
- Không lấn lối đi: mặt tủ gần như phẳng với tường, người đi lại hay xe đẩy không va vào bình.
- Bảo vệ bình: bình ít bám bụi, ít bị va đập, hạn chế trẻ em nghịch chốt an toàn.
- Đồng bộ kiến trúc: dễ phối với sảnh, hành lang có thiết kế nội thất.
Tủ đựng bình chữa cháy âm tường phù hợp nhất với công trình đang xây hoặc đang cải tạo, khi bạn còn chủ động được vị trí chừa lỗ trên tường. Với công trình đã hoàn thiện, việc khoét tường tốn công hơn và cần kiểm tra kỹ kết cấu. Nếu chỉ cần trang bị nhanh, bạn có thể tham khảo giá treo bình chữa cháy hoặc kệ đặt sàn, chi phí thấp hơn nhiều.
Cách chọn kích thước tủ đựng bình chữa cháy âm tường
Không có một kích thước “chuẩn” cho mọi tủ đựng bình chữa cháy âm tường. Kích thước đúng là kích thước vừa với bình bạn sẽ đặt vào, cộng thêm khoảng hở để thao tác. Cách làm thực tế là đo trực tiếp bình đang dùng (hoặc tra thông số của nhà sản xuất) rồi cộng thêm phần dư.
| Kích thước | Cách xác định | Gợi ý thực tế |
|---|---|---|
| Chiều cao lòng tủ | Chiều cao bình tính cả tay cầm, cộng khoảng hở phía trên | Chừa đủ để nhấc bình lên khỏi đáy tủ mà không vướng |
| Chiều rộng lòng tủ | Đường kính thân bình nhân số bình, cộng khoảng hở giữa các bình | Đặt 2 bình cạnh nhau thì không để bình chạm thành tủ |
| Chiều sâu lòng tủ | Đường kính thân bình, cộng phần vòi phun và đồng hồ nhô ra | Cửa đóng không được ép vào vòi hay đồng hồ |
| Kích thước lỗ tường | Kích thước phủ bì thân tủ, cộng khe để chèn vữa | Khe đều bốn phía để căn tủ thẳng |
Trên thị trường, tủ cỡ 400x600x200 mm (rộng x cao x sâu) là cỡ hay gặp cho tủ đựng 1–2 bình cỡ nhỏ và trung bình. Ví dụ, baochay.vn có tủ chữa cháy trong nhà 400x600x200, có thể dùng làm tủ đựng bình chữa cháy âm tường khi tường đủ dày. Trước khi đặt, bạn vẫn nên đặt thử bình vào kích thước lòng tủ thực tế để chắc chắn cửa đóng kín.
Nếu công trình cần tủ đựng bình chữa cháy âm tường cho bình lớn, nhiều bình, hoặc kết hợp cuộn vòi và van góc trong cùng một tủ, nên làm tủ theo kích thước riêng. Khi đặt hàng, bạn gửi các thông tin: loại và số lượng bình, có kèm cuộn vòi hay không, độ dày tường, kiểu cửa (kính, tôn, tôn có ô kính) và màu sơn.
Đo theo bình thật, không theo tên gọi
Hai bình cùng ghi “4kg” nhưng khác hãng có thể chênh nhau về chiều cao và đường kính thân. Hãy đo bình thực tế hoặc hỏi thông số trước khi chốt kích thước tủ đựng bình chữa cháy âm tường, nhất là khi tủ làm theo yêu cầu.
Yêu cầu về vị trí đặt tủ theo TCVN 3890:2023
Tủ chỉ là vỏ bảo vệ; điều quan trọng là bình bên trong vẫn phải được bố trí đúng quy định. TCVN 3890:2023 về phương tiện PCCC cho nhà và công trình nêu rõ một số nguyên tắc bố trí bình chữa cháy mà tủ đựng bình chữa cháy âm tường phải tuân theo:
- Bình được bố trí theo thiết kế, ở vị trí dễ thấy, dễ lấy, nên có màu đỏ.
- Vị trí phù hợp nhất là gần lối ra vào phòng, cầu thang, hành lang và lối đi.
- Không đặt bình ở chỗ khuất sau cửa ra vào, trong tủ không quan sát được bình hoặc trong hốc sâu.
- Không để bình tập trung một chỗ, trừ trường hợp để trong kho dự trữ.
- Khoảng cách từ vị trí đặt bình đến điểm xa nhất cần bảo vệ phải đáp ứng yêu cầu của tiêu chuẩn và thiết kế.
Như vậy, một tủ đựng bình chữa cháy âm tường cửa tôn kín, không có ô kính và không có biển chỉ dẫn là cách làm dễ bị đánh giá là không đạt. Số lượng bình theo diện tích cũng phải tính trước khi chia vị trí tủ; bạn có thể xem thêm bài quy định trang bị bình chữa cháy theo diện tích.
Về độ cao, TCVN 3890:2023 không nêu một con số cụ thể trong phần bố trí bình. Tiêu chuẩn NFPA 10 của Mỹ là một tham khảo quốc tế: với bình có khối lượng không quá khoảng 18 kg, đỉnh bình không cao quá khoảng 1,5 m so với sàn và đáy bình cách sàn tối thiểu khoảng 10 cm. Cách đặt này giúp người có chiều cao trung bình nhấc bình ra dễ dàng.
Không khoét tùy tiện vào tường chịu lực và tường ngăn cháy
Tường bê tông chịu lực, vách ngăn cháy, tường buồng thang thoát nạn có vai trò kết cấu hoặc ngăn cháy lan. Khoét lỗ để âm tủ có thể làm giảm khả năng chịu lực hoặc giới hạn chịu lửa của tường. Chỉ đặt tủ đựng bình chữa cháy âm tường vào các tường này khi đã có ý kiến của đơn vị thiết kế.
Độ dày tường và các kiểu lắp âm, bán âm
Độ sâu tủ quyết định tủ đựng bình chữa cháy âm tường có âm hết được hay không. Một tủ sâu 200 mm cần tường đủ dày, hoặc phải chấp nhận để một phần thân tủ nhô ra.
| Loại tường | Khả năng âm tủ | Cách xử lý thường gặp |
|---|---|---|
| Tường gạch mỏng (khoảng 100 mm) | Không đủ sâu cho tủ 200 mm | Lắp bán âm, ốp hộp thạch cao, hoặc chọn tủ nông hơn |
| Tường gạch dày (khoảng 200 mm) | Âm được phần lớn thân tủ | Chừa lỗ khi xây, có lanh tô phía trên |
| Tường bê tông chịu lực | Hạn chế | Hỏi kết cấu; ưu tiên lắp nổi hoặc ốp hộp |
| Vách thạch cao, vách nhẹ | Âm được nếu có khung đỡ | Làm khung thép hộp đỡ tủ, không treo tủ vào tấm |
Có ba kiểu lắp chính:
- Âm hoàn toàn: mặt tủ phẳng với tường. Đẹp nhất, nhưng cần tường đủ dày hoặc làm hộp ốp.
- Bán âm: một phần thân tủ nằm trong tường, phần còn lại nhô ra. Dùng khi tường mỏng.
- Âm trong hộp ốp: xây hoặc ốp thêm một lớp vách giả phía trước tường cũ để tạo chiều sâu. Phù hợp khi cải tạo nội thất.
Cách lắp tủ đựng bình chữa cháy âm tường từng bước
Quy trình dưới đây áp dụng cho tủ đựng bình chữa cháy âm tường bằng thép thông dụng. Với công trình mới, phần chừa lỗ nên làm ngay ở giai đoạn xây thô để tránh khoét lại sau này.
- Khảo sát và chốt vị trí: đối chiếu bản vẽ bố trí bình, chọn điểm gần lối ra vào, cầu thang, hành lang; tránh sau cánh cửa, góc khuất, sau đồ đạc.
- Kiểm tra tường: xác định loại tường, độ dày, có đường điện, ống nước ngầm hay không; hỏi thiết kế nếu là tường chịu lực hoặc tường ngăn cháy.
- Chừa lỗ hoặc khoét tường: cắt theo kích thước phủ bì của tủ cộng khe chèn; đặt lanh tô phía trên nếu lỗ rộng trên tường gạch.
- Cố định thân tủ: căn thẳng đứng, bắt vít nở hoặc hàn tai vào khung; chèn vữa kín khe; với vách nhẹ thì bắt vào khung thép đỡ.
- Hoàn thiện mặt tường: trát, sơn bả quanh viền tủ; kiểm tra cánh cửa mở hết góc, không vướng chân tường, tay nắm hay thiết bị bên cạnh.
- Đặt bình và gắn biển: đặt bình, quay mặt đồng hồ và hướng dẫn sử dụng ra phía cửa; dán nhãn “bình chữa cháy” trên cửa và gắn biển chỉ dẫn nhìn thấy từ hành lang.
Sau khi lắp tủ đựng bình chữa cháy âm tường, hãy thử mở tủ và lấy bình ra trong vài giây. Nếu thao tác lúng túng vì cửa kẹt, khóa khó mở hoặc bình bị kẹt trong lòng tủ, cần chỉnh lại ngay trước khi nghiệm thu.
Cửa tủ, khóa và biển báo: chọn sao cho đúng
Cánh cửa là phần quyết định tủ đựng bình chữa cháy âm tường có đáp ứng yêu cầu “dễ thấy” hay không.
| Tiêu chí | Cửa kính hoặc tôn có ô kính | Cửa tôn kín |
|---|---|---|
| Nhìn thấy bình | Thấy trực tiếp | Không thấy, phụ thuộc biển báo |
| Kiểm tra đồng hồ áp suất | Nhìn qua kính được | Phải mở cửa |
| Độ bền va đập | Kính có thể vỡ | Bền hơn |
| Phù hợp nơi đông người | Phù hợp | Cần biển báo rõ |
| Thẩm mỹ sảnh, hành lang | Hiện đại | Đơn giản |
Về khóa, nguyên tắc là không khóa bằng khóa cần chìa ở tủ đựng bình chữa cháy âm tường dùng cho khu vực có người. Tủ thường dùng chốt gài, khóa nam châm hoặc tay nắm xoay mở tay được. Nếu lo bị lấy trộm bình, có thể dùng niêm phong nhựa bẻ được bằng tay.
Mặt tủ nên có chữ “bình chữa cháy” hoặc biểu tượng bình chữa cháy. Ở hành lang dài, nên gắn thêm biển chỉ dẫn vuông góc với tường phía trên tủ để nhìn thấy từ xa. Tủ đựng bình chữa cháy âm tường dễ “chìm” vào nội thất, nên phần nhận diện này quan trọng hơn so với tủ lắp nổi.
Những lỗi hay gặp khi làm tủ âm tường
Qua các công trình thực tế, có một số lỗi lặp lại khiến tủ đựng bình chữa cháy âm tường phải sửa lại khi kiểm tra:
- Tủ đặt sau cánh cửa ra vào; khi cửa mở thì che mất tủ.
- Cửa tôn kín, không ô kính, không biển báo, người lạ không biết bên trong có bình.
- Lòng tủ quá sát, phải nghiêng bình mới rút ra được, vòi phun bị ép cong.
- Khóa bằng ổ khóa có chìa, chìa để ở phòng bảo vệ.
- Tủ bị kê tủ hồ sơ, chậu cây hoặc hàng hóa chắn phía trước.
- Khoét vào tường buồng thang hoặc vách ngăn cháy mà không hỏi thiết kế.
- Đặt tất cả bình vào một tủ lớn ở một chỗ thay vì phân bố theo khoảng cách bảo vệ.
Việc kiểm tra bình trong tủ đựng bình chữa cháy âm tường vẫn phải làm định kỳ như bình treo ngoài: xem đồng hồ áp suất, chốt an toàn, vòi phun, tem kiểm tra. Bạn có thể tham khảo bài kiểm tra bình chữa cháy định kỳ để lập lịch.
Câu hỏi thường gặp về tủ đựng bình chữa cháy âm tường
Tủ đựng bình chữa cháy âm tường có bắt buộc phải có cửa kính không?
Không có quy định bắt buộc phải dùng cửa kính. Tuy nhiên, TCVN 3890:2023 không cho phép đặt bình trong tủ không quan sát được bình. Vì vậy, cửa kính hoặc cửa có ô kính, kèm chữ và biển chỉ dẫn, là cách làm an toàn nhất để đáp ứng yêu cầu dễ thấy.
Tường gạch 100 mm có lắp tủ đựng bình chữa cháy âm tường được không?
Tường khoảng 100 mm thường không đủ sâu để âm hoàn toàn tủ sâu 200 mm. Bạn có thể lắp bán âm, ốp thêm hộp phía trước, hoặc chọn tủ có chiều sâu nhỏ hơn nếu bình đủ nhỏ. Khoét quá sâu trên tường mỏng dễ làm nứt hoặc thủng sang phía bên kia.
Có thể đặt cả bình và cuộn vòi trong cùng một tủ âm tường không?
Có. Nhiều công trình dùng tủ đựng bình chữa cháy âm tường loại kết hợp: phía trên là van góc và cuộn vòi của hệ thống chữa cháy vách tường, phía dưới là ngăn đặt bình. Loại này cần kích thước lớn hơn và nên làm theo yêu cầu dựa trên bản vẽ hệ thống.
Tủ đựng bình chữa cháy âm tường có cần bảo trì không?
Có, nhưng đơn giản: kiểm tra bản lề, khóa, kính, lớp sơn và vệ sinh lòng tủ khi kiểm tra bình định kỳ. Nếu tủ đặt ở nơi ẩm, chú ý gỉ ở đáy tủ và mép cửa.
Tủ chữa cháy và bình chữa cháy tại baochay.vn
baochay.vn cung cấp tủ, bình chữa cháy và phụ kiện cho công trình tại TP.HCM và các tỉnh lân cận. Với tủ đựng bình chữa cháy âm tường, bạn có thể chọn:
- Tủ chữa cháy theo kích thước yêu cầu: làm theo kích thước bình, số bình và độ dày tường thực tế.
- Tủ chữa cháy trong nhà 400x600x200: cỡ thông dụng cho hành lang, sảnh.
- Tủ chữa cháy ngoài trời thép sơn tĩnh điện cho vị trí lắp ngoài nhà, nơi chịu mưa nắng.
Ngoài sản phẩm, đội kỹ thuật có thể khảo sát vị trí, tư vấn kiểu lắp âm hay bán âm và bố trí bình theo diện tích, cùng với dịch vụ cung cấp thiết bị PCCC trọn gói cho công trình.
Cần làm tủ âm tường theo kích thước riêng?
Gửi cho baochay.vn loại bình, số lượng và độ dày tường, chúng tôi tư vấn kích thước và báo giá nhanh.
Một tủ đựng bình chữa cháy âm tường làm đúng sẽ vừa gọn, vừa giúp người dùng lấy bình nhanh nhất khi có sự cố. Nếu bạn cần tư vấn kích thước hoặc vị trí đặt tủ, hãy gọi hotline 0979 114 114.
