Nút ấn báo cháy khẩn cấp: Cấu tạo, vị trí lắp và cách sử dụng

Trả lời nhanh: Nút ấn báo cháy khẩn cấp cho phép bất kỳ ai kích hoạt chuông, đèn báo cháy bằng một lần ấn (hoặc đập kính). Nút được lắp ở lối ra hành lang mỗi tầng, cạnh cầu thang thoát nạn, gần cửa ra vào chính, cạnh dưới cách sàn 1,2–1,5 m. Hệ thường dùng nút thường như Dahua DHI-HY-C123 (122.000đ), Yong Jin YJ9718 (130.000đ); hệ địa chỉ cần nút địa chỉ cùng hãng tủ. Báo giá: 0979 114 114.

Khi phát hiện khói hoặc lửa, mỗi giây đều có giá trị. Nút ấn báo cháy khẩn cấp là thiết bị cho phép bất kỳ người nào trong công trình — không cần kỹ năng chuyên môn — kích hoạt ngay lập tức toàn bộ hệ thống cảnh báo cháy chỉ bằng một thao tác đơn giản. Tuy nhiên, nhiều cơ sở lắp sai vị trí, chọn sai loại hoặc nhân viên không biết cách dùng và reset nút ấn. Bài viết này giải thích đầy đủ nút ấn báo cháy khẩn cấp là gì, cấu tạo, phân loại, tiêu chuẩn lắp đặt và quy trình vận hành chuẩn theo TCVN 5738.

Nút ấn báo cháy khẩn cấp là gì?

Nút ấn báo cháy khẩn cấp (tiếng Anh: Manual Call Point — MCP) là thiết bị kích hoạt thủ công hệ thống báo cháy, được người phát hiện cháy sử dụng để kích hoạt chuông, đèn nhấp nháy và cảnh báo tủ trung tâm. Nút ấn báo cháy khẩn cấp là mắt xích quan trọng trong hệ thống báo cháy tự động, đảm bảo con người có thể can thiệp ngay cả khi đầu báo tự động chưa kịp kích hoạt.

Đặc điểm nhận dạng nút ấn báo cháy khẩn cấp:

• Màu đỏ toàn bộ thân — tiêu chuẩn quốc tế để nhận diện nhanh trong tình huống khẩn.
• Ký hiệu ngọn lửa hoặc dòng chữ “BÁO CHÁY / FIRE ALARM” trên mặt trước.
• Cơ chế kích hoạt bằng tay: ấn hoặc đập vỡ kính mỏng để kích hoạt.
• Đèn LED báo trạng thái: xác nhận tín hiệu đã được gửi đến tủ trung tâm.

Cấu tạo nút ấn báo cháy khẩn cấp

Vỏ ngoài: nhựa ABS hoặc kim loại màu đỏ, chỉ số bảo vệ IP21–IP55. Mặt trước có tấm kính che phần cơ cấu kích hoạt, tránh kích hoạt nhầm.

Cơ cấu kích hoạt: có hai dạng phổ biến:

• Đập vỡ kính (break glass): người dùng đập vỡ tấm kính mỏng → công tắc bên trong đóng mạch → gửi tín hiệu.
• Ấn nút qua kính (push type): ấn tay qua lớp nhựa mỏng, cơ cấu bên trong kích hoạt.

Mạch điện tử: gửi tín hiệu analog (cho hệ thường) hoặc tín hiệu số kèm địa chỉ thiết bị (cho hệ địa chỉ) đến tủ trung tâm báo cháy.

Đèn LED trạng thái: thường có 2 màu: xanh (standby/bình thường) và đỏ nhấp nháy (đã kích hoạt).

Khóa reset: chìa khóa hoặc nút reset chuyên dụng để đưa nút ấn về trạng thái bình thường sau khi xử lý sự cố.

Phân loại nút ấn báo cháy khẩn cấp

Nút ấn thông thường (Conventional)

Kết nối theo dạng vòng dây (loop) hoặc khu vực (zone). Tủ trung tâm chỉ xác định được nút ấn báo cháy khẩn cấp thuộc khu vực nào bị kích hoạt. Phù hợp với công trình nhỏ như nhà xưởng, kho hàng, văn phòng dưới 5 tầng.

Nút ấn địa chỉ (Addressable)

Mỗi nút ấn báo cháy khẩn cấp có địa chỉ duy nhất, tủ trung tâm xác định chính xác thiết bị nào và tầng nào kích hoạt. Bắt buộc cho tòa nhà cao tầng, bệnh viện, trung tâm thương mại.

Tiêu chí	Nút ấn thường	Nút ấn địa chỉ
Định vị sự cố	Theo khu vực (zone)	Từng điểm chính xác
Chi phí	Thấp hơn	Cao hơn
Quản lý	Cơ bản	Từ xa qua phần mềm
Phù hợp	Công trình nhỏ	Tòa nhà lớn, cao tầng

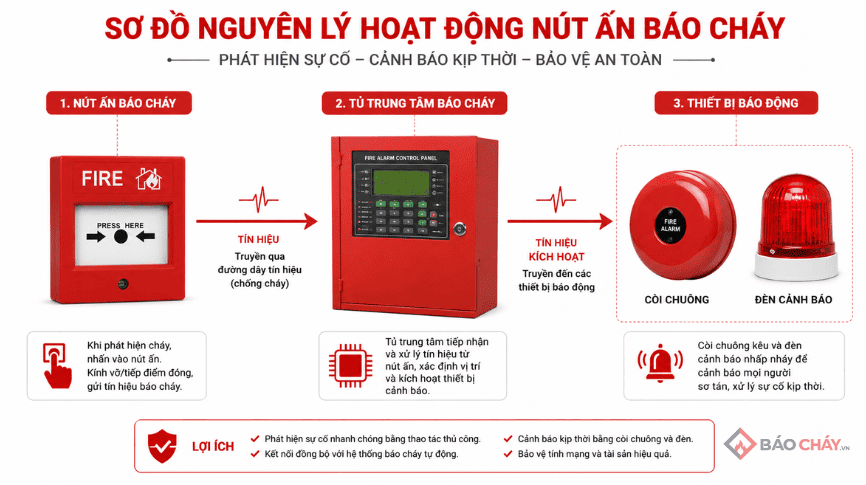

Nguyên lý hoạt động

Khi nút ấn báo cháy khẩn cấp được kích hoạt:

1. Mạch điện đóng — tín hiệu điện truyền ngay đến tủ trung tâm báo cháy.
2. Tủ trung tâm xử lý — xác nhận tín hiệu, hiển thị vị trí, phát cảnh báo âm thanh.
3. Kích hoạt thiết bị đầu ra — chuông báo cháy, đèn chớp đỏ, loa thông báo, thang máy về tầng trệt, cửa chống cháy đóng tự động.
4. Đèn LED trên nút ấn nhấp nháy đỏ — xác nhận tín hiệu đã được nhận.

Toàn bộ quá trình từ khi ấn nút đến khi chuông kêu diễn ra trong dưới 10 giây.

Tiêu chuẩn kỹ thuật nút ấn báo cháy khẩn cấp

Theo TCVN 5738:2021 và EN 54-11:

• Lực kích hoạt: ≤ 15N (có thể dùng một ngón tay).
• Không yêu cầu dụng cụ đặc biệt để kích hoạt trong tình huống khẩn.
• Có cơ chế chống kích hoạt nhầm (kính bảo vệ hoặc nắp an toàn).
• Đèn xác nhận hoạt động (LED trạng thái) bắt buộc.
• Màu đỏ, ký hiệu chuẩn ISO/TCVN.
• Kiểm định Cục Cảnh sát PCCC & CNCH với tem đính trên sản phẩm.

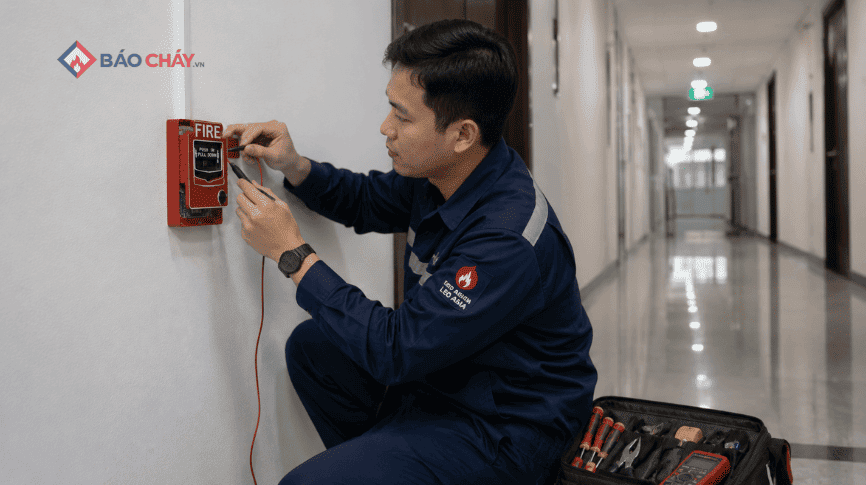

Vị trí lắp đặt nút ấn báo cháy khẩn cấp

Theo TCVN 5738:2021 và QCVN 06:2022/BXD, nút ấn báo cháy khẩn cấp phải lắp tại:

• Lối ra hành lang tại mỗi tầng, cạnh cầu thang bộ thoát nạn.
• Cuối mỗi hành lang dài hơn 30m.
• Gần cửa ra vào chính của mỗi khu vực.
• Trong phòng có nguy cơ cháy cao (phòng máy phát điện, kho vật liệu dễ cháy).
• Các vị trí dễ tiếp cận — không bị che khuất bởi đồ nội thất.

Độ cao lắp đặt: cạnh dưới nút ấn cách sàn 1,2–1,5m — tầm tay người lớn trung bình, tiếp cận được cả người ngồi xe lăn.

Khoảng cách tối đa: người dùng không cần đi quá 30m để đến nút ấn báo cháy khẩn cấp gần nhất.

Cách sử dụng nút ấn báo cháy khẩn cấp

Nhân viên và người sử dụng công trình cần biết ba bước cơ bản:

Khi phát hiện cháy hoặc khói:

1. Tìm nút ấn báo cháy khẩn cấp gần nhất (màu đỏ, gắn tường).
2. Đập vỡ kính hoặc ấn mạnh vào bề mặt nút — không cần dụng cụ.
3. Xác nhận đèn LED nhấp nháy đỏ → tín hiệu đã gửi đến tủ trung tâm.
4. Di chuyển ngay theo lối thoát nạn, không ở lại chờ.

Không nên: kích hoạt nút ấn báo cháy khẩn cấp để thử hoặc cho vui — đây là hành vi vi phạm pháp luật và có thể bị xử phạt theo Nghị định 144/2021.

Cách reset nút ấn sau khi xử lý sự cố

1. Loại break glass: thay tấm kính mỏng dự phòng → dùng chìa khóa xoay khóa reset về vị trí ban đầu.
2. Loại push type: dùng chìa khóa chuyên dụng xoay về vị trí “reset” → đẩy nút trở về vị trí ban đầu.
3. Tủ trung tâm: reset toàn bộ hệ thống sau khi tất cả nút ấn và đầu báo đã được reset.

Mỗi cơ sở nên có ít nhất một bộ kính dự phòng cho mỗi nút ấn dạng break glass và chìa khóa reset tại phòng bảo vệ.

Bảo trì định kỳ nút ấn báo cháy khẩn cấp

Theo quy định, hệ thống báo cháy (bao gồm nút ấn) phải được bảo trì ít nhất 1 lần/năm bởi đơn vị có chứng chỉ PCCC:

• Kiểm tra trực quan: đèn LED trạng thái sáng bình thường, vỏ không nứt, kính không bị đục.
• Thử nghiệm chức năng: kích hoạt từng nút ấn, xác nhận tủ trung tâm nhận tín hiệu đúng.
• Kiểm tra địa chỉ (hệ địa chỉ): xác nhận số zone/địa chỉ hiển thị khớp với sơ đồ lắp đặt.
• Vệ sinh bề mặt: lau sạch bụi, đặc biệt khu vực LED và kính.

Xem thêm về hậu kiểm PCCC từ 01/7/2026 — từ nay chủ đầu tư tự chịu trách nhiệm duy trì hệ thống đúng tiêu chuẩn.

Báo Cháy cung cấp nút ấn báo cháy chính hãng

Tại Báo Cháy (baochay.vn), chúng tôi cung cấp đầy đủ các dòng nút ấn báo cháy khẩn cấp chính hãng:

• Nút ấn báo cháy thường: dạng break glass và push type, tương thích với tủ trung tâm thông thường.
• Nút ấn địa chỉ Hochiki, GST, Bosch, Siemens, Notifier: đầy đủ địa chỉ, kết nối vòng loop, quản lý qua phần mềm.
• Phụ kiện đi kèm: kính dự phòng, chìa khóa reset, hộp bảo vệ ngoài trời.

Tất cả sản phẩm đều có tem kiểm định Cục Cảnh sát PCCC, datasheet đầy đủ và chứng nhận xuất xứ. Đội kỹ thuật Báo Cháy sẵn sàng lập sơ đồ lắp đặt, thi công và lập trình địa chỉ cho toàn bộ hệ thống.

Kết luận

Nút ấn báo cháy khẩn cấp là thiết bị đơn giản nhưng đóng vai trò sống còn trong hệ thống báo cháy — cho phép con người kích hoạt cảnh báo ngay lập tức. Lắp đúng vị trí (cách sàn 1,2–1,5m, không quá 30m giữa các nút), chọn đúng loại (thường hoặc địa chỉ tùy quy mô công trình), bảo trì hàng năm và đào tạo nhân viên biết cách sử dụng — bốn điều người phụ trách an toàn không được bỏ qua.
