Đầu phun sprinkler hướng lên K80: khi nào dùng
Th10
Trong nhà xưởng, kho hàng hay tầng hầm không làm trần giả, đường ống chữa cháy thường đi nổi sát mái hoặc sát sàn trên. Khi đó, loại đầu phun được lắp phổ biến nhất là đầu phun sprinkler hướng lên (upright). Bài viết giải thích K80 nghĩa là gì, vì sao đầu phun sprinkler hướng lên lại phù hợp với không gian không có trần giả, cách tính lưu lượng theo công thức Q = K√P và cách chọn giữa các model DN15, DN20 đang có trên baochay.vn. Nội dung dành cho chủ đầu tư, kỹ sư M&E và đội thi công cần chọn nhanh, chọn đúng.
Trả lời nhanh: Đầu phun sprinkler hướng lên (upright) lắp phía trên ống, dùng cho nhà xưởng, kho, tầng hầm không có trần giả. Trên baochay.vn có T-ZSTX15 DN15 giá 31.686đ và T-ZSTZ-20 DN20 giá 47.896đ. Không dùng đầu hướng lên cho vị trí treo ngược dưới trần.
Tóm tắt nhanh
- Đầu phun sprinkler hướng lên có tấm phản xạ quay lên trên, nước bắn ngược lên rồi tỏa xuống, phù hợp ống đi nổi, không trần giả.
- K80 là hệ số K hệ mét (L/phút/bar^0,5), tương đương K5.6 hệ inch, thường gặp ở đầu phun ren DN15.
- Lưu lượng tính theo Q = K√P: cùng K, áp lực tăng thì lưu lượng tăng theo căn bậc hai.
- Không lắp đầu upright theo chiều úp xuống và ngược lại; hai loại có tấm phản xạ khác nhau.
- Model DN20 trên site có K=8.0 (hệ inch), không phải K80; cần chọn theo thiết kế.
Đầu phun sprinkler hướng lên là gì
Đầu phun sprinkler hướng lên là đầu phun tự động được lắp phía trên đường ống, thân đầu phun và tấm phản xạ (deflector) quay lên trần. Khi bầu thủy tinh vỡ ở nhiệt độ định mức, nước phun lên tấm phản xạ dạng răng cưa. Tấm phản xạ chia dòng nước thành các tia nhỏ, tạo vùng phun hình chiếc ô hướng xuống sàn. Đầu phun sprinkler hướng lên chỉ mở tại vị trí bị đốt nóng, các đầu khác vẫn đóng, nhờ vậy lượng nước xả ra tập trung vào đúng đám cháy.
Điểm nhận biết dễ nhất là tấm phản xạ phẳng hoặc hơi cong, thường có chữ “UP” hoặc “SSU” (Standard Spray Upright) dập trên đó. Đầu phun hướng xuống có tấm phản xạ dạng chén, ký hiệu “SSP” (Standard Spray Pendent). Mỗi loại có cách lắp riêng, không thay thế cho nhau.

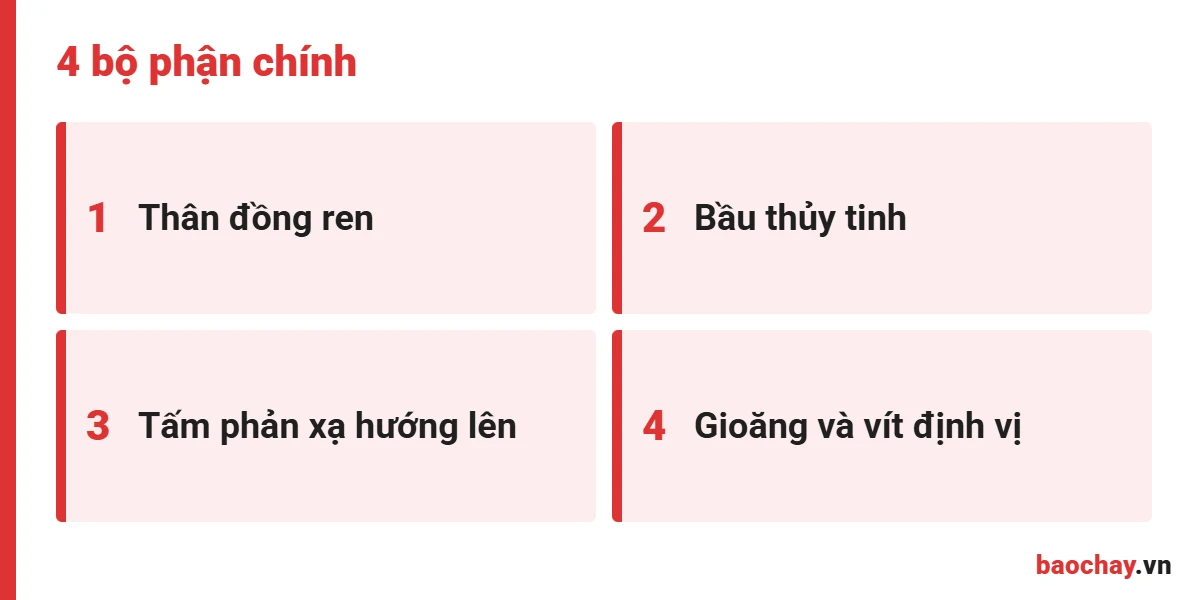

Cấu tạo cơ bản gồm:
- Thân đồng có ren nối ống (thường DN15 hoặc DN20).
- Bầu thủy tinh chứa chất lỏng giãn nở, màu bầu cho biết nhiệt độ kích hoạt (đỏ là 68°C).
- Tấm phản xạ hướng lên trên.
- Gioăng làm kín và vít định vị bầu.
K80 nghĩa là gì và cách tính lưu lượng Q = K√P
Hệ số K (K-factor) cho biết khả năng xả nước của đầu phun. K càng lớn, cùng áp lực thì lưu lượng càng lớn. Có hai hệ đơn vị thường gặp:
- Hệ mét: K tính bằng L/phút/bar^0,5. K80 thuộc hệ này.
- Hệ inch (Mỹ): K tính bằng gpm/psi^0,5. K5.6 thuộc hệ này.
K80 và K5.6 là cùng một cỡ lỗ phun, chỉ khác đơn vị. Nhiều hãng ghi cả hai, ví dụ catalog dòng Tyco TY-L K5.6/K80 có phiên bản upright và pendent. Tương tự, K8.0 hệ inch tương đương khoảng K115 hệ mét, không phải K80.

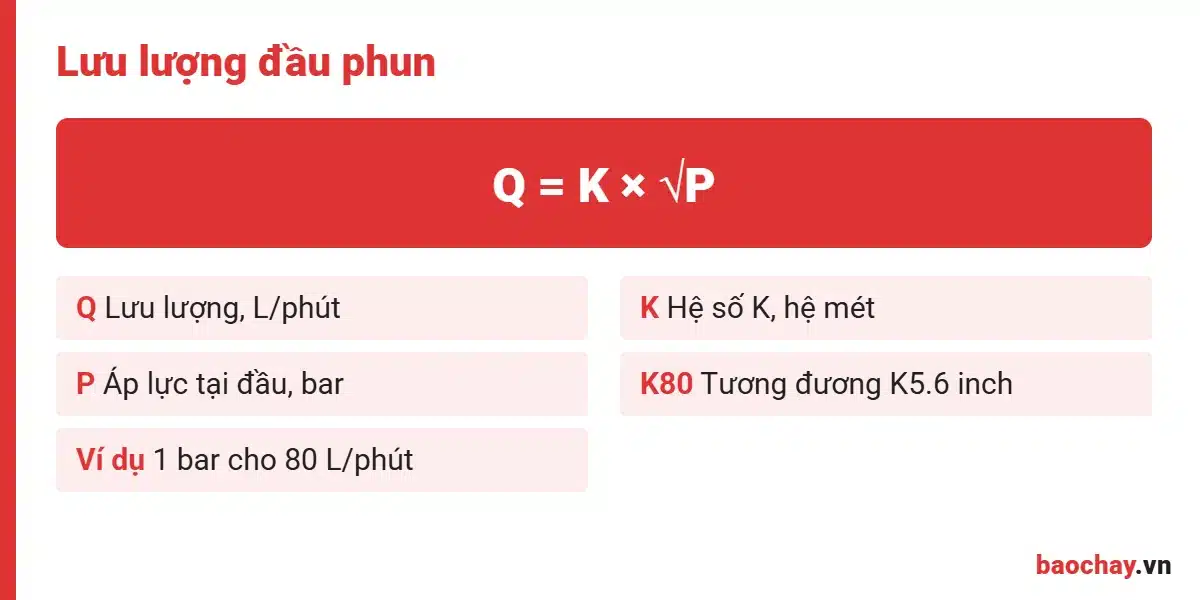

Công thức lưu lượng qua một đầu phun:
Q = K × √P
Trong đó Q là lưu lượng (L/phút), K là hệ số K hệ mét, P là áp lực tại đầu phun (bar). Công thức cho thấy muốn tăng gấp đôi lưu lượng qua cùng một đầu phun sprinkler hướng lên, áp lực phải tăng gấp bốn lần. Đó là lý do khi cần lưu lượng lớn hơn, thiết kế thường chọn đầu có K lớn hơn thay vì chỉ tăng áp. Ví dụ minh họa với đầu phun sprinkler hướng lên K80:
| Áp lực tại đầu phun (bar) | √P | Lưu lượng Q (L/phút) |
|---|---|---|
| 0,5 | 0,707 | khoảng 56,6 |
| 1,0 | 1,000 | 80,0 |
| 1,5 | 1,225 | khoảng 98,0 |
| 2,0 | 1,414 | khoảng 113,1 |
Bảng trên chỉ để minh họa cách tính. Áp lực và mật độ phun yêu cầu phải lấy từ thiết kế theo nhóm nguy hiểm cháy của công trình. Phương pháp tính chi tiết có trong bài tính toán đầu phun sprinkler.
Khi nào dùng đầu phun sprinkler hướng lên
Nguyên tắc chung: dùng đầu phun sprinkler hướng lên khi đường ống đi nổi và không có trần giả che bên dưới. Năm trường hợp thường gặp:
- Nhà xưởng mái tôn, kèo thép: ống treo dưới xà gồ, đầu phun hướng lên sát mái.
- Kho hàng, kho kệ: ống chạy dọc theo lối đi, đầu phun hướng lên để tránh va chạm khi xe nâng hoạt động.
- Tầng hầm, bãi xe: trần bê tông thô, ống đi nổi, đầu phun hướng lên ít bị va chạm hơn so với đầu treo xuống.
- Phòng kỹ thuật, phòng bơm, phòng máy: không làm trần, ưu tiên độ bền và dễ kiểm tra.
- Khoảng không phía trên trần giả: khi thiết kế yêu cầu bảo vệ cả khoảng trống trên trần, đầu phun sprinkler hướng lên được lắp trên ống trong khoang trần.
Ngược lại, nơi có trần giả hoàn thiện như văn phòng, khách sạn, trung tâm thương mại thường dùng đầu phun hướng xuống hoặc âm trần để giữ thẩm mỹ. Một công trình có thể dùng cả hai loại: đầu phun sprinkler hướng lên ở kho, xưởng và đầu hướng xuống ở khối văn phòng. Điều quan trọng là bản vẽ phải ghi rõ loại đầu phun cho từng khu vực để đội thi công lắp đúng.
Đầu hướng lên ít bị cặn đọng
Với ống đi nổi, đầu phun sprinkler hướng lên nằm phía trên ống nên cặn bẩn trong ống ít đọng tại cổ đầu phun. Đây là một lý do đội thi công hay chọn upright cho mạng ống nhánh trong nhà xưởng.
So sánh đầu phun sprinkler hướng lên và hướng xuống
Hai loại có cùng nguyên lý kích hoạt nhưng khác vị trí lắp và hình dạng tấm phản xạ. Bảng dưới giúp bạn chọn nhanh.
| Tiêu chí | Hướng lên (upright) | Hướng xuống (pendent) |
|---|---|---|
| Vị trí lắp | Trên ống, deflector quay lên | Dưới ống, deflector quay xuống |
| Không gian phù hợp | Không trần giả, ống đi nổi | Có trần giả, ống âm trần |
| Ký hiệu thường gặp | SSU, UP | SSP, PEND |
| Nguy cơ va chạm | Thấp hơn | Cao hơn nếu treo thấp |
| Thẩm mỹ | Lộ ống, phù hợp công nghiệp | Gọn, có thể dùng nắp chụp |
| Lắp ngược chiều | Không được | Không được |
Ngoài vị trí lắp, mật độ phun và bán kính bảo vệ của đầu phun sprinkler hướng lên còn phụ thuộc vào khoảng cách giữa các đầu và khoảng cách đến tường, do thiết kế quy định. Điểm quan trọng nhất là không được dùng lẫn. Lắp đầu phun hướng xuống theo chiều ngửa lên sẽ cho vùng phun sai lệch, không đạt mật độ phun thiết kế.
Kiểm tra ký hiệu trước khi lắp
Trước khi siết ren, đọc ký hiệu trên tấm phản xạ. Đầu phun sprinkler hướng lên phải được lắp đúng chiều, không sơn phủ, không treo vật lên đầu phun. Đầu phun đã bị sơn, va đập hoặc đã kích hoạt phải thay mới.
Chọn đầu phun sprinkler hướng lên DN15 hay DN20
Kích thước ren đi kèm với hệ số K. Trên thị trường, đầu phun DN15 thường có K5.6 (K80), còn DN20 thường có K8.0 hoặc lớn hơn. Lựa chọn phụ thuộc vào mật độ phun mà thiết kế yêu cầu, không phải chọn cỡ to cho “an toàn hơn”.
Các model đầu phun sprinkler hướng lên đang có trên baochay.vn:
| Model | Cỡ ren | Hệ số K (theo mô tả) | Nhiệt độ kích hoạt |
|---|---|---|---|
| T-ZSTX15 hướng lên | DN15 | K5.6 (tương đương K80) | 68°C |
| HJX DN15 hướng lên | DN15 | Chưa ghi trên mô tả | 68°C |
| T-ZSTZ-20 hướng lên | DN20 | K8.0 (hệ inch) | 68°C |
Với đầu phun HJX DN15, hãy yêu cầu tài liệu kỹ thuật để xác nhận hệ số K trước khi đưa vào thiết kế. Với T-ZSTZ-20, lưu ý K8.0 là hệ inch, lưu lượng lớn hơn K80 khoảng 40% ở cùng áp lực.
Khi chọn model, kiểm tra thêm các yếu tố sau:
- Nhiệt độ kích hoạt phù hợp nhiệt độ môi trường (khu vực nóng cần đầu 79°C hoặc 93°C).
- Thời gian đáp ứng: tiêu chuẩn hay phản ứng nhanh theo thiết kế.
- Chứng nhận và tem kiểm định phương tiện PCCC.
- Đồng bộ một loại đầu phun trong cùng khu vực tính toán.
Màu bầu thủy tinh và nhiệt độ kích hoạt
Màu chất lỏng trong bầu thủy tinh là cách nhận biết nhanh nhiệt độ kích hoạt của đầu phun sprinkler hướng lên. Bảng dưới là quy ước màu phổ biến của các hãng.
| Màu bầu | Nhiệt độ kích hoạt | Khu vực thường dùng |
|---|---|---|
| Cam | 57°C | Khu vực mát, ít nguồn nhiệt |
| Đỏ | 68°C | Nhà xưởng, kho, hầm thông thường |
| Vàng | 79°C | Gần mái tôn nóng, khu vực ấm |
| Xanh lá | 93°C | Gần lò sấy, nguồn nhiệt cao |
Mái tôn không cách nhiệt ở TP.HCM có thể làm không khí sát mái nóng hơn nhiều so với mặt sàn vào buổi trưa. Nếu đầu phun sprinkler hướng lên được treo sát mái như vậy, hãy đo nhiệt độ thực tế và để kỹ sư thiết kế quyết định cấp nhiệt độ. Chọn mức quá thấp có thể gây kích hoạt nhầm, chọn mức quá cao làm chậm thời gian phản ứng.
Lưu ý lắp đặt đầu phun sprinkler hướng lên
Đầu phun sprinkler hướng lên chỉ phát huy tác dụng khi được lắp đúng vị trí. Một số điểm thi công cần chú ý:
- Khoảng cách từ tấm phản xạ đến trần, mái phải nằm trong giới hạn của tiêu chuẩn thiết kế áp dụng và tài liệu hãng.
- Tránh vật cản như xà gồ, máng đèn, ống gió làm chắn tia phun.
- Dùng cờ lê chuyên dụng, không vặn vào bầu thủy tinh hay tấm phản xạ.
- Thử áp mạng ống trước khi bàn giao, kiểm tra rò rỉ tại từng đầu phun.
- Lưu đầu phun dự phòng cùng loại và cờ lê chuyên dụng tại công trình.
Sau khi đưa vào sử dụng, hệ thống cần được kiểm tra, bảo dưỡng định kỳ. Đầu phun chỉ là điểm cuối của cả hệ thống gồm bơm, van báo động, công tắc dòng chảy và mạng ống. Vì vậy, khi thay hoặc bổ sung đầu phun sprinkler hướng lên, hãy kiểm tra cả áp lực tại đầu bất lợi nhất để chắc chắn hệ thống vẫn đáp ứng thiết kế.
Kiểm tra, bảo trì đầu phun sprinkler hướng lên
Đầu phun sprinkler hướng lên trong nhà xưởng thường bị bụi, dầu mỡ và hơi hóa chất bám vào. Lớp bám này có thể làm chậm kích hoạt hoặc làm lệch tia phun. Việc kiểm tra định kỳ giúp phát hiện sớm các lỗi này trước khi xảy ra sự cố.
Các hạng mục kiểm tra trực quan nên làm thường xuyên:
- Bầu thủy tinh còn nguyên, không nứt, không mất chất lỏng.
- Không có sơn, vôi, bụi dày hoặc dầu mỡ bám trên bầu và tấm phản xạ.
- Không có vật treo, dây điện hoặc hàng hóa chất cao sát đầu phun.
- Không có dấu hiệu rỉ nước, ăn mòn tại ren nối.
- Tủ dự phòng còn đủ đầu phun cùng loại và cờ lê chuyên dụng.
Đầu phun đã bị sơn phủ, ăn mòn hoặc biến dạng không nên lau chùi rồi dùng tiếp, mà cần thay đầu mới cùng thông số. Khi thay, phải xả nước khu vực, lắp đầu phun sprinkler hướng lên đúng chiều, thử kín rồi mới đưa hệ thống về trạng thái thường trực. Quy trình chi tiết có trong bài bảo trì hệ thống sprinkler định kỳ.
Câu hỏi thường gặp về đầu phun sprinkler hướng lên
K80 và K5.6 có phải là một loại đầu phun không?
Đúng, đó là cùng một cỡ lỗ phun, chỉ khác đơn vị. K80 là hệ mét (L/phút/bar^0,5), K5.6 là hệ inch (gpm/psi^0,5).
Có thể dùng đầu phun sprinkler hướng lên cho phòng có trần giả không?
Không nên lắp bên dưới trần giả. Đầu phun sprinkler hướng lên chỉ dùng trong khoang trên trần giả khi thiết kế yêu cầu bảo vệ khoảng trống đó. Bên dưới trần giả dùng đầu hướng xuống hoặc âm trần.
Đầu phun sprinkler hướng lên màu bầu đỏ kích hoạt ở bao nhiêu độ?
Bầu thủy tinh màu đỏ kích hoạt ở 68°C. Đây là mức phổ biến cho khu vực có nhiệt độ môi trường bình thường.
Thay đầu phun DN15 bằng DN20 có tốt hơn không?
Không nhất thiết. Đổi cỡ đầu phun làm thay đổi lưu lượng và ảnh hưởng tính toán thủy lực toàn hệ. Mọi thay đổi cần đơn vị thiết kế kiểm tra lại.
