Đầu phun khí FM200 360 độ và 180 độ: chọn và bố trí
Th10
Trong hệ thống chữa cháy khí, bình chứa và tủ điều khiển thường được chú ý nhiều nhất. Nhưng chính đầu phun khí FM200 mới quyết định khí có phủ kín phòng trong thời gian thiết kế hay không. Chọn sai kiểu 360 độ hay 180 độ, đặt lệch vị trí hoặc để đồ đạc che chắn có thể khiến nồng độ khí không đều, có góc phòng không đạt nồng độ dập cháy. Bài viết giải thích khác biệt giữa hai loại đầu phun, nguyên tắc bố trí, chiều cao bảo vệ và các lỗi thường gặp khi lắp đặt, để bạn làm việc hiệu quả với đơn vị thiết kế.
Tóm tắt nhanh
- Đầu phun khí FM200 có hai kiểu xả chính: 360 độ (đặt giữa phòng) và 180 độ (đặt sát tường).
- Mỗi hãng công bố bán kính phủ, chiều cao bảo vệ và khoảng cách tới trần riêng, phải tra đúng tài liệu của hãng.
- Kích thước lỗ phun do phần mềm tính toán thủy lực của hãng xác định, không tự chọn theo cảm tính.
- Phòng cao quá giới hạn của đầu phun phải chia thành nhiều tầng đầu phun theo chiều cao.
- Sau lắp đặt và định kỳ, cần kiểm tra đầu phun không bị che chắn, không lệch hướng, không bám bẩn.
Đầu phun khí FM200 là gì và vai trò trong hệ thống
Đầu phun khí FM200 (nozzle) là chi tiết cuối cùng trên đường ống xả, nơi khí HFC-227ea chuyển từ trạng thái lỏng nén sang dạng khí và lan ra không gian cần bảo vệ. Đầu phun thường làm bằng kim loại, có ren nối vào ống, trên thân khoan sẵn các lỗ xả theo hướng ngang.
Vai trò của đầu phun khí FM200 gồm ba việc chính:
- Phân phối khí đều: đưa khí đến mọi góc phòng để đạt nồng độ thiết kế.
- Kiểm soát lưu lượng: kích thước lỗ phun quyết định lượng khí qua mỗi đầu trong thời gian xả.
- Bảo đảm thời gian xả: với nhóm khí halocarbon như FM200, thời gian xả theo thiết kế thường không quá 10 giây.
Nếu bạn chưa quen với toàn bộ hệ thống, hãy đọc trước bài hệ thống chữa cháy FM200 để nắm các thành phần trước khi đi vào chi tiết đầu phun.
So sánh đầu phun khí FM200 360 độ và 180 độ
Phần lớn các hãng sản xuất đầu phun khí FM200 theo hai kiểu xả. Tên gọi thể hiện góc phân bố khí trên mặt phẳng ngang.

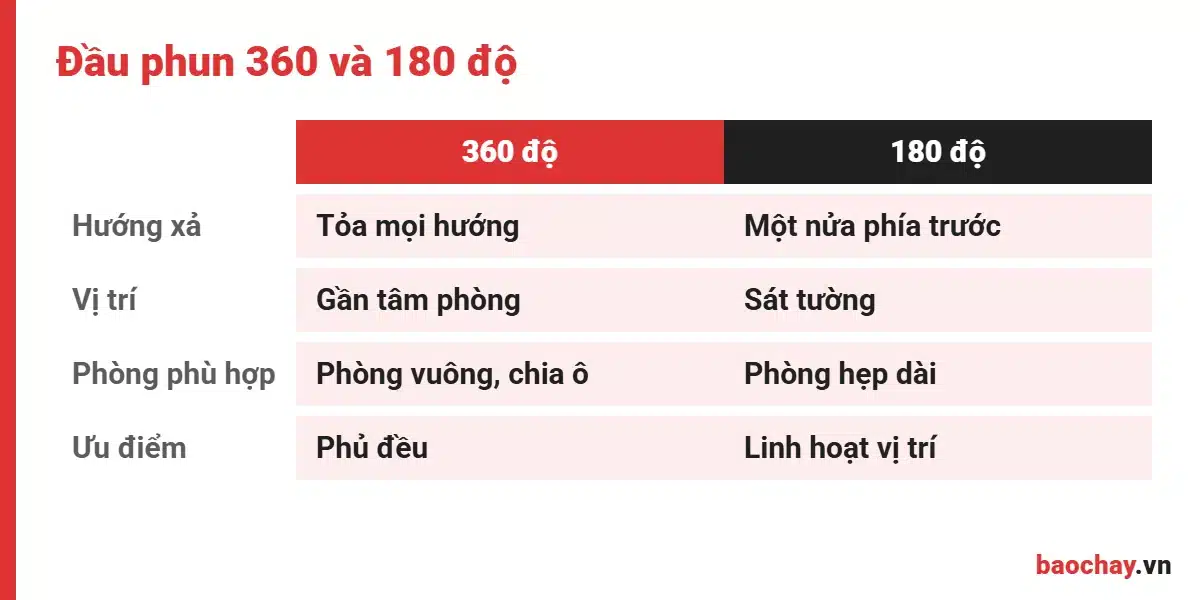

| Tiêu chí | Đầu phun 360 độ | Đầu phun 180 độ |
|---|---|---|
| Hướng xả | Tỏa đều mọi hướng | Xả về một nửa phía trước |
| Vị trí lắp | Gần tâm phòng hoặc tâm vùng bảo vệ | Sát tường, hướng vào phòng |
| Số lỗ phun | Bố trí quanh thân | Tập trung một phía |
| Phòng phù hợp | Phòng vuông, phòng lớn chia ô | Phòng hẹp dài, khi tâm phòng vướng thiết bị |
| Ưu điểm | Phủ đều, dễ tính toán | Linh hoạt khi không đặt được ở giữa |
Theo tài liệu kỹ thuật của một hãng sản xuất lớn, đầu phun Fike Series 80 có cả hai kiểu xả. Bán kính phủ công bố của loại 180 độ khoảng 13,92 m, của loại 360 độ khoảng 9,04 m, đo tới góc tường xa nhất. Đây là số liệu của riêng dòng sản phẩm đó. Đầu phun khí FM200 của hãng khác có giới hạn khác, nên không dùng con số này cho mọi hệ thống.
Khi nào chọn đầu phun 360 độ
Đầu phun khí FM200 360 độ là lựa chọn mặc định cho phòng có mặt bằng tương đối vuông, như phòng server, phòng điều khiển, phòng lưu trữ hồ sơ. Đặt ở gần tâm phòng, khí tỏa đều về các phía, rút ngắn quãng đường đến góc xa nhất. Với phòng lớn, người thiết kế chia mặt bằng thành nhiều ô, mỗi ô một đầu phun ở gần tâm.
Khi nào chọn đầu phun 180 độ
Đầu phun khí FM200 180 độ phù hợp khi tâm phòng vướng máng cáp, dầm hoặc thiết bị treo trần, hoặc khi phòng hẹp và dài. Đầu phun đặt sát một bức tường, hướng xả vào trong phòng. Kiểu này cũng hay dùng cho phòng điện, phòng ắc quy có dãy tủ kê sát giữa phòng.
Nguyên tắc bố trí đầu phun khí FM200
Bố trí đầu phun khí FM200 không chỉ là “chia đều trên trần”. Người thiết kế phải cân đối vị trí, số lượng đầu phun và đường ống để thời gian xả và nồng độ đạt yêu cầu.
- Tuân thủ bán kính phủ của hãng: khoảng cách từ đầu phun tới góc phòng xa nhất không vượt giới hạn công bố.
- Đúng khoảng cách tới trần: đầu phun lắp gần trần trong phạm vi hãng cho phép. Với dòng Fike Series 80 nói trên, giới hạn là không thấp hơn 30,5 cm dưới trần.
- Đầu 180 độ sát tường: cùng tài liệu trên, đầu 180 độ đặt cách tường không quá 30,5 cm, hướng xả vuông góc với tường.
- Không xả thẳng vào vật cản gần: tránh đặt sát dầm, máng cáp, đèn, làm khí bị chặn ngay tại miệng phun.
- Theo kết quả tính toán thủy lực: vị trí, cỡ ren và đường kính lỗ phun phải khớp với bản tính của phần mềm hãng.
Không tự thay đầu phun khác cỡ hoặc khác hãng
Mỗi đầu phun khí FM200 được khoan lỗ theo kết quả tính toán cho đúng vị trí đó trên đường ống. Thay đầu phun khác cỡ lỗ, đổi đầu 360 độ thành 180 độ hoặc dùng đầu của hãng khác có thể làm sai lưu lượng toàn hệ thống. Mọi thay đổi phải được đơn vị thiết kế tính lại.
Lỗi bố trí thường gặp
Qua các công trình cải tạo, có một số lỗi lặp lại khi bố trí đầu phun khí FM200:
- Đặt đầu 360 độ sát góc phòng để “tiết kiệm ống”, khiến góc đối diện vượt bán kính phủ.
- Đặt đầu phun ngay dưới máng cáp hoặc dầm, khí bị chặn và dội ngược.
- Hướng đầu 180 độ xả song song với tường thay vì vào giữa phòng.
- Dùng một tầng đầu phun cho phòng có trần cao vượt giới hạn của hãng.
Những lỗi này đều có thể phát hiện từ bản vẽ nếu người kiểm tra đối chiếu với tài liệu kỹ thuật của đầu phun khí FM200 đang dùng.
Chiều cao bảo vệ và bố trí theo tầng
Mỗi dòng đầu phun khí FM200 có giới hạn chiều cao phòng mà một tầng đầu phun xử lý được. Ví dụ, tài liệu của Fike Series 80 ghi chiều cao trần từ 0,3 m đến 4,9 m cho cả hai kiểu 360 độ và 180 độ.
Khi chiều cao vượt giới hạn, không gian phải chia thành các lớp xếp chồng theo chiều đứng. Mỗi lớp có tầng đầu phun riêng và chiều cao mỗi lớp không vượt giới hạn. Đây là tình huống thường gặp ở kho lưu trữ cao, phòng máy có trần cao hoặc sảnh kỹ thuật.
Trần giả và sàn nâng
Phòng server thường có trần giả và sàn nâng. Nếu hồ sơ thiết kế yêu cầu bảo vệ cả các khoang này, mỗi khoang được xem như một vùng có chiều cao riêng và có đầu phun khí FM200 riêng. Khoang sàn nâng thấp nên đầu phun thường đặt nằm trong khoang, hướng xả song song mặt sàn.
Cố định tấm trần giả quanh đầu phun
Khi xả, khí ra với vận tốc lớn có thể làm bật tấm trần giả nhẹ ở gần đầu phun. Nên cố định các tấm trần quanh vị trí đầu phun khí FM200 bằng kẹp giữ, theo khuyến cáo của đơn vị thiết kế, để tránh rơi vỡ khi hệ thống hoạt động.
Kiểm tra đầu phun khí FM200 sau lắp đặt và định kỳ
Đầu phun không có bộ phận chuyển động, nhưng vẫn có thể hỏng chức năng vì những lý do rất đơn giản. Bảng sau tóm tắt các điểm nên kiểm tra khi nghiệm thu và trong mỗi lần bảo trì.
| Hạng mục | Cách kiểm tra | Dấu hiệu cần xử lý |
|---|---|---|
| Vật che chắn | Quan sát quanh đầu phun | Thiết bị, kệ, máng cáp mới lắp chắn hướng xả |
| Hướng đầu 180 độ | So với bản vẽ hoàn công | Đầu bị xoay lệch khỏi hướng vào phòng |
| Lỗ phun | Quan sát bằng đèn | Bụi, sơn, băng keo bịt lỗ |
| Mối ren | Kiểm tra bằng tay, quan sát | Lỏng, rỉ sét, nứt |
| Nhãn, mã đầu phun | Đối chiếu bảng tính | Mã không khớp bản tính thủy lực |
| Kín phòng | Kiểm tra lỗ xuyên tường, cửa | Lỗ hở mới, cửa không tự đóng |
Một lỗi rất hay gặp là sau khi cải tạo, đơn vị khác sơn lại trần hoặc đi thêm máng cáp mà không biết vị trí đầu phun khí FM200. Sơn bịt lỗ phun hoặc máng cáp chắn hướng xả làm giảm hiệu quả mà không ai phát hiện cho đến khi có sự cố. Hãy dán nhãn cảnh báo và đưa vị trí đầu phun vào quy trình quản lý cải tạo của tòa nhà.
Kiểm tra độ kín phòng cũng quan trọng không kém. Đầu phun khí FM200 đúng vị trí nhưng phòng bị hở thì khí vẫn thất thoát nhanh, không giữ được nồng độ trong thời gian cần thiết.
Tiêu chuẩn và tài liệu cần dựa vào khi bố trí
Ở Việt Nam, hệ thống chữa cháy khí dùng HFC-227ea được thiết kế theo bộ tiêu chuẩn TCVN 7161 (tương đương bộ ISO 14520), trong đó có phần riêng cho chất HFC-227ea. Ngoài tiêu chuẩn, tài liệu bắt buộc phải có là hướng dẫn thiết kế, lắp đặt của hãng sản xuất hệ thống, vì giới hạn của đầu phun khí FM200 khác nhau giữa các hãng.
Những tài liệu nên có trong hồ sơ:
- Bản vẽ bố trí đầu phun và đường ống, có ghi mã đầu phun tại từng vị trí.
- Bản tính toán thủy lực in từ phần mềm của hãng.
- Catalogue, bảng thông số đầu phun của đúng model sử dụng.
- Biên bản thử kín phòng và nghiệm thu.
Để so sánh FM200 với các khí sạch khác trước khi chốt giải pháp, bạn có thể tham khảo bài so sánh FM200 và Novec 1230. Nếu đang chuẩn bị mua hệ thống, bài mua bình chữa cháy khí FM200 tổng hợp những điều cần hỏi nhà cung cấp.
Câu hỏi thường gặp về đầu phun khí FM200
Một phòng server cần bao nhiêu đầu phun khí FM200?
Số lượng phụ thuộc diện tích, hình dạng, chiều cao phòng và giới hạn của dòng đầu phun đang dùng. Phòng nhỏ có thể chỉ cần một đầu 360 độ ở giữa. Phòng lớn hoặc có trần giả, sàn nâng cần nhiều đầu hơn. Con số chính xác phải lấy từ bản tính của hãng.
Có dùng đầu phun sprinkler thay cho đầu phun khí được không?
Không. Đầu phun sprinkler thiết kế cho nước, có bầu thủy tinh hoặc cầu chì nhiệt. Đầu phun khí FM200 là đầu hở, không có bộ phận kích hoạt, lỗ phun được tính cho khí nén hóa lỏng. Hai loại không thay thế cho nhau.
Đầu phun có cần thay định kỳ không?
Thông thường đầu phun không có tuổi thọ thay thế cố định. Chỉ thay khi bị hư hỏng, ăn mòn, lắp sai mã hoặc theo khuyến cáo của hãng. Việc quan trọng là kiểm tra định kỳ để đầu phun luôn thông thoáng và đúng hướng. Sau mỗi lần hệ thống xả thật, nên kiểm tra lại toàn bộ đầu phun và đường ống trước khi nạp lại khí.
Đầu phun có gây nguy hiểm cho người khi xả không?
Khí xả ra với vận tốc lớn và tiếng ồn mạnh, có thể cuốn theo bụi, giấy hoặc vật nhẹ gần miệng phun. Vì vậy hệ thống có thời gian trễ và còi đèn cảnh báo để người rời phòng trước khi xả. Không đứng sát đầu phun khi thử nghiệm.
