Thiết bị lập trình địa chỉ Hochiki và cách chọn theo dòng hệ thống
Th10
Hệ thống báo cháy địa chỉ Hochiki cho biết chính xác đầu báo nào đang báo cháy, nhưng để làm được điều đó, mỗi đầu báo, nút nhấn, module phải được gán một địa chỉ riêng. Với phần lớn thiết bị Hochiki, việc gán địa chỉ được thực hiện bằng bộ lập trình địa chỉ Hochiki cầm tay. Điều nhiều người không biết là Hochiki có nhiều dòng giao thức khác nhau, và bộ lập trình của dòng này không dùng được cho dòng kia. Bài viết giúp bạn nhận biết dòng hệ thống đang dùng, chọn đúng bộ lập trình địa chỉ Hochiki và tránh mua nhầm.
Bộ lập trình địa chỉ Hochiki là gì?
Bộ lập trình địa chỉ Hochiki (còn gọi là bàn cài địa chỉ, thiết bị cài địa chỉ) là thiết bị cầm tay dùng để ghi địa chỉ vào bộ nhớ của đầu báo, nút nhấn và một số module trước khi lắp lên hệ thống. Kỹ thuật viên gắn thiết bị lên bộ lập trình hoặc nối bằng dây chuyên dụng, nhập số địa chỉ, rồi ghi.
Bộ lập trình địa chỉ Hochiki thường có thêm các chức năng:
- Đọc địa chỉ hiện có của thiết bị, hữu ích khi kiểm tra, thay thế hoặc khi nhận thiết bị cũ.
- Hiển thị thông tin thiết bị như loại đầu báo, trạng thái.
- Chạy bằng pin, gọn nhẹ, mang theo khi thi công.
Gán địa chỉ đúng là bước nền của hệ thống báo cháy địa chỉ. Nếu cần ôn lại khác biệt giữa hệ thường và hệ địa chỉ, xem bài so sánh báo cháy thường và báo cháy địa chỉ.
Hochiki có những dòng giao thức nào?
Đây là điểm quan trọng nhất khi chọn bộ lập trình địa chỉ Hochiki. Thiết bị địa chỉ Hochiki trên thị trường Việt Nam chủ yếu thuộc hai dòng:
Dòng ESP
ESP là giao thức của Hochiki Europe, dùng với các tủ dòng FireNET phổ biến ở châu Âu và châu Á. Thiết bị dòng ESP thường có ký hiệu kết thúc bằng chữ E hoặc EN trong mã sản phẩm, ví dụ nút nhấn địa chỉ HCP-E. Mỗi loop của tủ ESP quản lý tối đa 127 thiết bị theo tài liệu của hãng.
Thiết bị dòng ESP được gán địa chỉ bằng bộ lập trình địa chỉ Hochiki TCH-B200. Theo thông tin nhà phân phối, TCH-B200 chạy bằng pin 9V, cầm tay, dùng được cho đầu báo, nút nhấn (kèm dây nối chuyên dụng), đế còi và nhiều loại thiết bị ESP khác.
Dòng DCP (Hochiki America)
DCP là giao thức của Hochiki America, dùng với các tủ dòng FireNET Plus và một số hệ thống liên kết. Thiết bị dòng này thường có tiền tố DCP hoặc hậu tố V trong mã, ví dụ module giám sát DCP-CZM, nút nhấn DCP-AMS.
Thiết bị dòng DCP được gán địa chỉ bằng bộ lập trình địa chỉ Hochiki TCH-B100, một thiết bị khác với TCH-B200.
Thiết bị dùng công tắc địa chỉ
Một số module, thiết bị phụ hoặc model đời cũ cài địa chỉ bằng công tắc xoay hoặc công tắc DIP ngay trên thân thiết bị, không cần bộ lập trình. Luôn kiểm tra hướng dẫn lắp đặt đi kèm từng model.
| Tiêu chí | Dòng ESP | Dòng DCP (Hochiki America) |
|---|---|---|
| Tủ trung tâm đi kèm | FireNET (Hochiki Europe) | FireNET Plus và hệ liên kết |
| Ví dụ ký hiệu thiết bị | HCP-E, ALN-EN, ATJ-EN | DCP-CZM, DCP-AMS, dòng hậu tố V |
| Bộ lập trình địa chỉ Hochiki | TCH-B200 | TCH-B100 |
| Dùng chung bộ lập trình | Không | Không |
Cách nhận biết hệ thống Hochiki đang dùng thuộc dòng nào
Trước khi mua bộ lập trình địa chỉ Hochiki, hãy xác định hệ thống của bạn theo các bước:
- Xem nhãn tủ trung tâm. Ghi lại tên dòng tủ và mã model trên nhãn mặt trước hoặc bên trong cửa tủ.
- Xem nhãn đầu báo và module. Mã sản phẩm in ở mặt sau hoặc bên hông thiết bị. Ký hiệu E, EN thường thuộc ESP; tiền tố DCP hoặc hậu tố V thường thuộc dòng Hochiki America.
- Kiểm tra hồ sơ hoàn công. Danh mục thiết bị trong hồ sơ thiết kế, hoàn công thường ghi rõ model.
- Hỏi đơn vị lắp đặt ban đầu hoặc nhà cung cấp nếu nhãn bị mờ.
- Chụp ảnh nhãn gửi kỹ thuật để đối chiếu trước khi đặt hàng.
Ký hiệu chỉ là dấu hiệu nhận biết ban đầu. Kết luận cuối cùng phải dựa vào tài liệu của hãng cho đúng model.

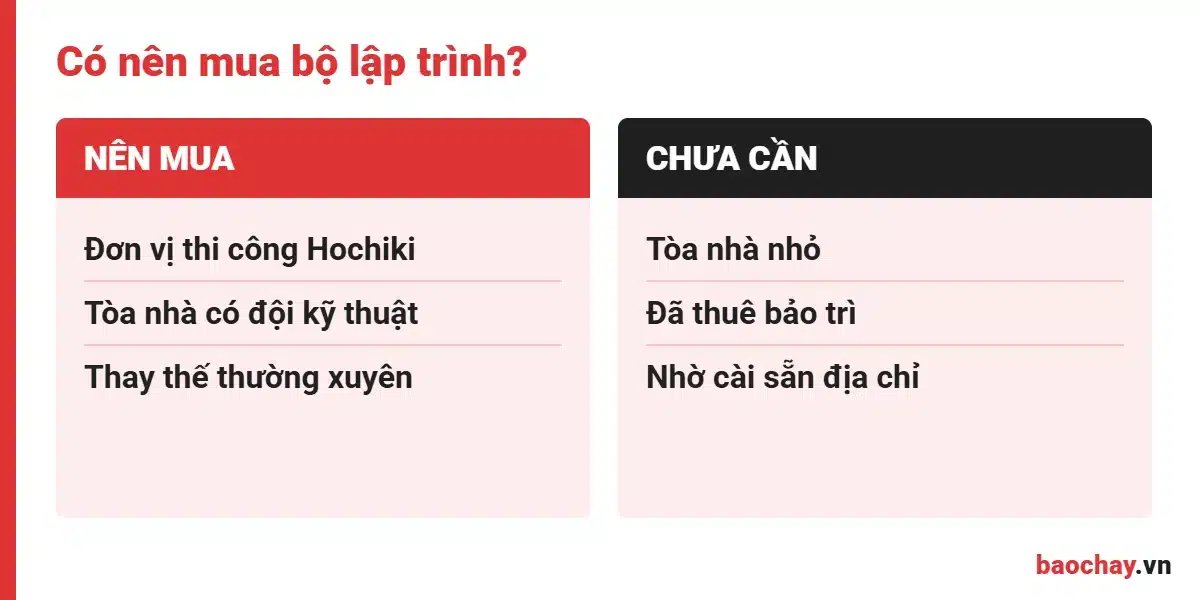

Khi nào cần mua bộ lập trình địa chỉ Hochiki?
Không phải công trình nào cũng cần tự sở hữu bộ lập trình địa chỉ Hochiki. Bảng dưới giúp bạn quyết định:
| Trường hợp | Có nên mua? | Ghi chú |
|---|---|---|
| Đơn vị thi công thường xuyên làm hệ Hochiki | Nên | Dùng cho nhiều công trình |
| Tòa nhà có đội kỹ thuật, nhiều đầu báo Hochiki | Nên cân nhắc | Chủ động thay thế đầu báo hỏng |
| Tòa nhà nhỏ, thuê đơn vị bảo trì | Không cần | Đơn vị bảo trì mang theo |
| Chỉ thay vài đầu báo | Không cần | Nhờ nhà cung cấp cài sẵn địa chỉ |
Nếu chưa cần sở hữu bộ lập trình địa chỉ Hochiki, khi mua đầu báo thay thế, bạn có thể đề nghị nhà cung cấp cài sẵn địa chỉ trùng với thiết bị cũ. Cách này tiết kiệm chi phí nếu chỉ thay số lượng ít.
Điều kiện tương thích cần kiểm tra
Bộ lập trình địa chỉ Hochiki chỉ phát huy tác dụng khi mọi thành phần trong hệ thống tương thích với nhau. Cần kiểm tra:
- Giao thức: bộ lập trình phải cùng dòng với đầu báo và tủ.
- Loại thiết bị: một số thiết bị cần dây nối hoặc đế chuyển riêng mới cài được địa chỉ.
- Dải địa chỉ: địa chỉ ghi vào phải nằm trong dải mà loop của tủ quản lý, không trùng với thiết bị khác.
- Phiên bản tủ và phần mềm: thiết bị mới thay thế cần được tủ nhận diện đúng loại.
- Nguồn pin: dùng pin đúng loại, thay pin khi màn hình báo yếu để tránh ghi lỗi.
Tham khảo thông tin bộ lập trình TCH-B200 cho dòng ESP tại trang nhà phân phối Safelincs. Thông tin này mang tính tham khảo; khi đặt hàng, đối chiếu lại với tài liệu của Hochiki cho model cụ thể.
Quy trình làm việc với bộ lập trình địa chỉ Hochiki khi thi công
Bộ lập trình địa chỉ Hochiki chỉ là công cụ; hiệu quả thi công phụ thuộc vào cách tổ chức công việc. Các đơn vị thi công có kinh nghiệm thường làm theo trình tự sau:
- Lập bảng địa chỉ trên bản vẽ. Mỗi thiết bị được đánh số loop, số địa chỉ và tên vị trí (ví dụ: Loop 1, địa chỉ 015, phòng họp tầng 3). Bảng này là căn cứ duy nhất khi cài địa chỉ.
- Cài địa chỉ tập trung trước khi lắp. Dùng bộ lập trình địa chỉ Hochiki cài lần lượt theo bảng, sau mỗi thiết bị đọc lại để xác nhận.
- Dán nhãn địa chỉ. Ghi số địa chỉ lên đế hoặc thân thiết bị, đúng với bảng.
- Lắp đặt theo đúng vị trí trên bản vẽ. Không hoán đổi thiết bị giữa các phòng sau khi đã cài.
- Khai báo trên tủ trung tâm. Nhập tên vị trí cho từng địa chỉ để màn hình hiển thị đúng khi có sự cố.
- Thử từng thiết bị. Kích hoạt và kiểm tra tủ hiển thị đúng địa chỉ, đúng tên vị trí.
- Bàn giao bảng địa chỉ trong hồ sơ hoàn công để đơn vị bảo trì sử dụng sau này.
Làm đúng trình tự này giúp rút ngắn thời gian chạy thử và giảm đáng kể lỗi trùng địa chỉ. Khi bảo trì, kỹ thuật viên chỉ cần bộ lập trình địa chỉ Hochiki và bảng địa chỉ để thay thế đúng thiết bị hỏng.
Bảo quản bộ lập trình địa chỉ Hochiki
Bộ lập trình địa chỉ Hochiki là thiết bị điện tử cầm tay, cần được bảo quản như dụng cụ đo:
- Tháo pin khi không dùng lâu ngày để tránh pin chảy dịch làm hỏng mạch.
- Giữ khô ráo, tránh rơi va đập, cất trong hộp hoặc túi chống sốc.
- Kiểm tra dây nối và đầu kẹp trước mỗi đợt thi công; dây hỏng làm việc ghi địa chỉ không ổn định.
- Ghi nhãn rõ dòng giao thức trên bộ lập trình địa chỉ Hochiki nếu đơn vị có cả hai loại, tránh cầm nhầm khi ra công trình.
- Lưu tài liệu hướng dẫn đi kèm hoặc bản điện tử để tra cứu thao tác khi cần.
Lỗi thường gặp khi dùng bộ lập trình địa chỉ Hochiki
- Mua nhầm dòng bộ lập trình địa chỉ Hochiki, thiết bị không đọc, không ghi được.
- Cài trùng địa chỉ giữa hai thiết bị trên cùng loop, tủ hiển thị lỗi hoặc sai vị trí.
- Không dán nhãn địa chỉ lên đế hoặc thiết bị sau khi cài, khó tra cứu khi bảo trì.
- Không cập nhật mô tả vị trí trên tủ sau khi thay thiết bị, màn hình hiển thị tên phòng sai.
- Cài địa chỉ khi pin yếu, dữ liệu ghi không trọn vẹn.
Để tránh các lỗi này, nên lập bảng địa chỉ cho toàn bộ hệ thống và cập nhật mỗi khi thay thế. Hướng dẫn thao tác chi tiết sẽ có trong bài cách cài đặt địa chỉ đầu báo Hochiki của baochay.vn.
Câu hỏi thường gặp về bộ lập trình địa chỉ Hochiki
Bộ lập trình địa chỉ Hochiki có dùng cho hãng khác không?
Không. Bộ lập trình địa chỉ Hochiki chỉ dùng cho thiết bị Hochiki cùng giao thức. Các hãng như Horing, GST, Notifier có cách cài địa chỉ và dụng cụ riêng.
TCH-B200 và TCH-B100 khác nhau thế nào?
TCH-B200 là bộ lập trình địa chỉ Hochiki cho dòng ESP, TCH-B100 dành cho dòng Hochiki America (DCP). Hai bộ lập trình không thay thế cho nhau.
Có thể cài địa chỉ ngay trên tủ trung tâm không?
Với phần lớn đầu báo Hochiki, địa chỉ được ghi bằng bộ lập trình địa chỉ Hochiki trước khi lắp. Một số chức năng cấu hình khác thực hiện trên tủ. Kiểm tra tài liệu của dòng tủ đang dùng.
Mua đầu báo Hochiki có được cài địa chỉ sẵn không?
Có. Nếu bạn chưa có bộ lập trình địa chỉ Hochiki, có thể đề nghị nhà cung cấp cài sẵn khi báo trước địa chỉ cần dùng và dòng hệ thống.
Mua thiết bị Hochiki và hỗ trợ cài địa chỉ tại baochay.vn
baochay.vn cung cấp tủ trung tâm, đầu báo, nút nhấn và module trong danh mục báo cháy Hochiki địa chỉ, ví dụ nút nhấn báo cháy địa chỉ Hochiki HCP-E và module giám sát Hochiki DCP-CZM. Khi mua thiết bị thay thế, kỹ thuật viên có thể kiểm tra dòng hệ thống, tư vấn bộ lập trình địa chỉ Hochiki phù hợp hoặc hỗ trợ cài sẵn địa chỉ.
Tóm lại, chọn bộ lập trình địa chỉ Hochiki bắt đầu từ việc xác định đúng dòng giao thức của hệ thống. Dòng ESP dùng TCH-B200, dòng DCP dùng TCH-B100; mua nhầm sẽ không dùng được. Cần tư vấn, gọi hotline 0979 114 114.
